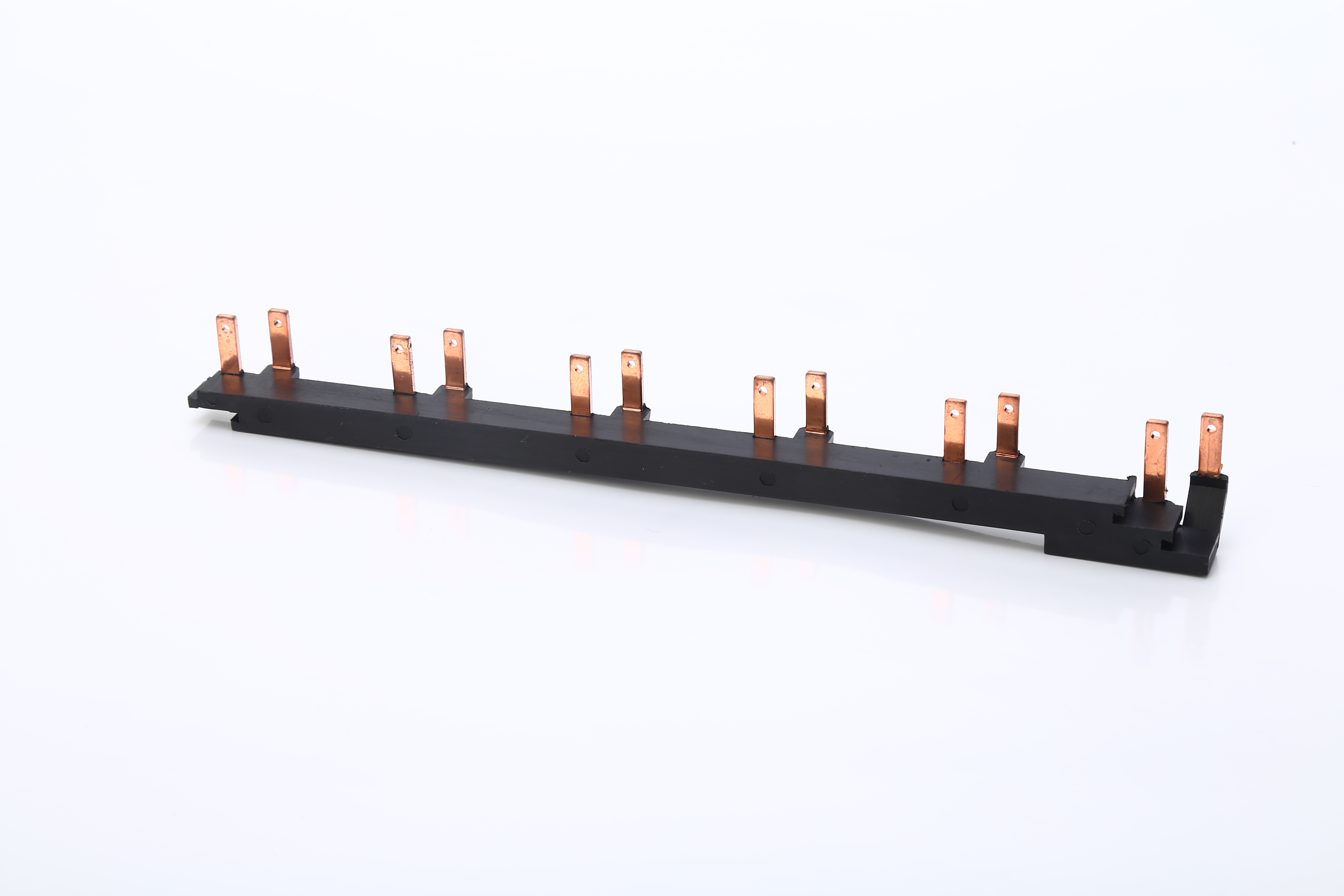

I crescenti requisiti di densità di potenza nelle moderne strutture commerciali e industriali spingono le architetture di cablaggio tradizionali ai loro limiti fisici e termici. I facility manager e gli ingegneri elettrici devono affrontare sfide sempre più complesse con i cablaggi legacy. Osserviamo un calo di tensione eccessivo su lunghi periodi, una complessa ricerca dei guasti, enormi ingombri spaziali e un numero elevato di ore di manodopera durante l'installazione o il retrofit. La transizione dai tradizionali design con cavi pesanti alle architetture con conduttori solidi offre un percorso misurabile per ottimizzare lo spazio e migliorare l'efficienza termica. Questa guida valuta i vantaggi tecnici e operativi della specifica di una sbarra collettrice per il routing dell'energia moderno. Esploriamo come l'integrazione di questi componenti trasforma l'infrastruttura elettrica della struttura. Imparerai come questi sistemi semplificano i sistemi di distribuzione dell'energia a bassa tensione per garantire una fornitura di energia affidabile, scalabile e sicura senza i vincoli dei cavi in bundle.
Efficienza elettrica superiore: le sbarre forniscono un percorso a bassa impedenza che riduce al minimo la perdita di potenza, mantiene livelli di tensione costanti e riduce gli squilibri di fase attraverso reti complesse.
Semplificazione centralizzata: agendo come hub di alimentazione centrale, le sbarre collettrici consolidano più conduttori per semplificare drasticamente schemi elettrici complessi e ridurre l"ingombro fisico.
Installazione e modularità accelerate: i sistemi di condotti sbarre prefabbricati riducono i costi di manodopera e consentono una flessibilità geometrica rapida durante l"espansione della struttura.
Sicurezza e gestione termica migliorate: i conduttori metallici solidi con involucri ingegnerizzati offrono una dissipazione del calore superiore e valori di resistenza ai cortocircuiti più elevati rispetto ai cavi in bundle.
Sommario
Le strutture moderne necessitano di sistemi di distribuzione dell’energia affidabili e flessibili per supportare il funzionamento continuo. Le sbarre collettrici forniscono connessioni stabili tra trasformatori, quadri e apparecchiature, gestendo al tempo stesso carichi di corrente elevati con una minore perdita di energia, una migliore sicurezza e una più facile espansione futura.
Le sbarre collettrici sostituiscono più percorsi di cavi con un sistema di distribuzione dell"energia centralizzato. Ciò riduce la complessità del cablaggio, fa risparmiare spazio e rende più efficienti il rilevamento dei guasti, la manutenzione e gli aggiornamenti futuri.
I cavi utilizzano fili flessibili isolati, mentre le sbarre utilizzano conduttori rigidi in rame o alluminio. Per le applicazioni ad alta corrente, le sbarre richiedono meno spazio, semplificano l"installazione e forniscono prestazioni migliori rispetto ai complessi sistemi di cavi.
Caratteristica | Cablaggio tradizionale | Sistemi di canali solidi |
|---|---|---|
Struttura fisica | Fili flessibili a trefoli con isolamento polimerico spesso | Barre metalliche rigide e piene (rame/alluminio) con rivestimento epossidico |
Metodo di installazione | Passando attraverso il condotto, terminazioni a capocorda multipli | Bullonatura di profilati modulari prefabbricati con bulloni a testa di taglio |
Requisiti di spazio | Alto (richiede vassoi grandi e ampi raggi di curvatura) | Basso (sono possibili curve strette e compatte ad angolo retto) |
Dissipazione termica | Scarso (calore intrappolato nei fasci e nel condotto in PVC) | Eccellente (elevata superficie, dissipatori di calore in alluminio estruso) |
Amperaggio ideale | Sotto 400A | Da 400 A a 6000 A+ |

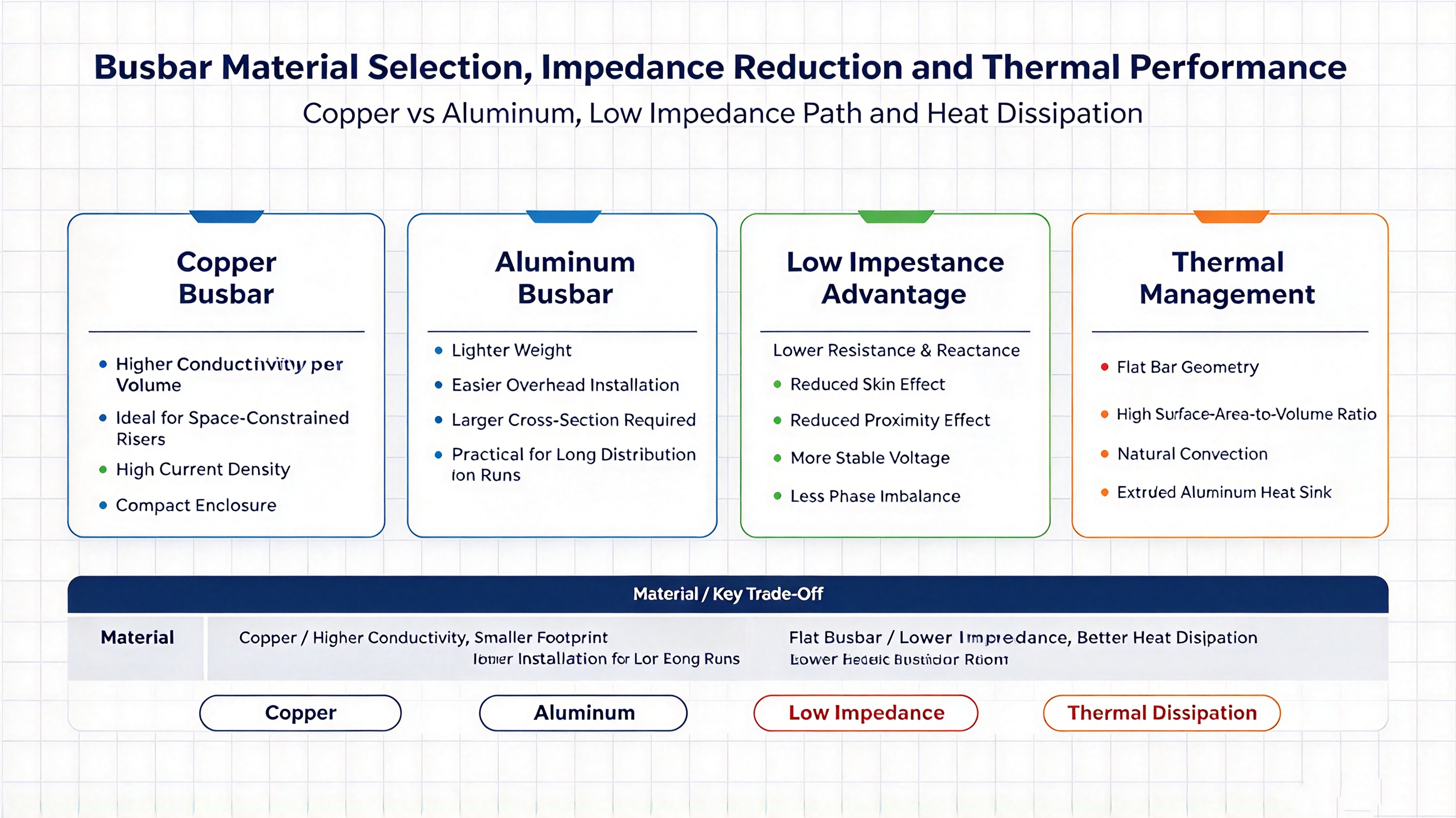

Il rame fornisce una maggiore conduttività e supporta più corrente in uno spazio più piccolo, rendendolo adatto per sale elettriche compatte e applicazioni ad alta densità. L"alluminio è più leggero ed economico, il che lo rende una scelta pratica per la distribuzione a lunga distanza e per progetti in cui la riduzione del peso è importante.
Le sbarre utilizzano conduttori solidi a bassa impedenza per migliorare il flusso di corrente e ridurre la caduta di tensione. Il design ampio del conduttore aiuta a mantenere un"erogazione di potenza stabile, proteggendo apparecchiature sensibili come motori, unità e sistemi di data center dalle fluttuazioni di tensione.
La struttura piatta delle sbarre fornisce una migliore dissipazione del calore rispetto ai cavi in fascio. Il flusso d"aria migliorato e le superfici più ampie aiutano a ridurre i punti caldi, a mantenere temperature operative stabili e a migliorare l"efficienza complessiva del sistema.
I sistemi di sbarre collettrici sono progettati per resistere ad elevate forze di cortocircuito attraverso robuste strutture meccaniche e supporti sicuri dei conduttori. Ciò impedisce il movimento del conduttore durante i guasti e aiuta a proteggere i sistemi elettrici finché i dispositivi di protezione non eliminano il guasto.
Le sbarre collettrici forniscono un"alternativa compatta ai tradizionali sistemi di passerelle portacavi. Il loro design modulare consente un instradamento flessibile attorno alle strutture dell"edificio, riducendo lo spazio di installazione e semplificando la distribuzione dell"energia. Sostituendo più percorsi di cavi, le sbarre collettrici contribuiscono a risparmiare spazio prezioso sul pavimento e sul soffitto, migliorando al tempo stesso l"efficienza del layout della struttura.
Le configurazioni di tipo sandwich riuniscono strettamente i conduttori. Utilizzano sottili strati di isolamento epossidico o mylar tra le fasi, eliminando completamente i vuoti d"aria. Questo design compatto garantisce una reattanza estremamente bassa e un"efficienza elevata. Gli ingegneri specificano i tipi sandwich per edifici commerciali e data center ad alta densità. Offrono il minimo ingombro possibile per percorsi ad alto amperaggio, rendendoli lo standard per i moderni riser verticali.
Le configurazioni con isolamento in aria separano i conduttori nudi con traferri fisici e isolanti distanziatori. Eccellono in applicazioni industriali specifiche in cui la dissipazione del calore è fondamentale e lo spazio fisico è meno limitato. Le strutture devono anche considerare schemi di instradamento singolo o doppio. Le doppie configurazioni ridondanti garantiscono tempi di attività continui. I sistemi mission-critical di distribuzione dell'alimentazione a bassa tensione si affidano a questi doppi percorsi per consentire la manutenzione su una linea senza far cadere il carico sull'altra.
Le strutture raramente rimangono statiche. I reparti di produzione e i data center aggiungono o spostano costantemente i carichi man mano che le linee di produzione cambiano o i rack dei server vengono aggiornati. I sistemi di canalizzazione sono di natura plug-and-play. Le unità di derivazione si inseriscono direttamente nella spina di alimentazione principale a intervalli designati. I tecnici possono prelevare energia esattamente dove necessario senza dover far passare nuovi cavi domestici al quadro elettrico principale.
Questa modularità rende la struttura a prova di futuro. I team di manutenzione possono aggiungere rapidamente nuove apparecchiature. Molti sistemi consentono l"inserimento di una derivazione senza diseccitare l"intero sistema, a condizione che vengano utilizzati rigorosi protocolli di sicurezza e DPI adeguati. Le strutture evitano di tirare nuovi cavi, tagliare condutture o programmare massicce chiusure di impianti. L’infrastruttura si adatta geometricamente ed elettricamente alle mutevoli esigenze operative.
I sistemi a sbarre possono richiedere un investimento iniziale maggiore rispetto ai cavi tradizionali, ma offrono un migliore valore a lungo termine. Minori perdite di potenza, migliore efficienza, manutenzione ridotta e maggiore durata contribuiscono a ridurre i costi operativi durante l"intero ciclo di vita del sistema.
Le sbarre semplificano l"installazione attraverso sezioni modulari prefabbricate. Rispetto ai complessi lavori di posa e terminazione dei cavi, l"installazione delle sbarre richiede meno lavoratori, meno attrezzature e meno tempo. Ciò aiuta ad abbreviare i tempi del progetto e a ridurre i costi complessivi della manodopera.
Fase di installazione | Flusso di lavoro per cavi e condutture | Flusso di lavoro con trunking solido |
|---|---|---|
Preparazione | Misura, taglia, infila e monta condutture in acciaio pesante. | Installare staffe di sospensione leggere a intervalli specificati. |
Instradamento | Installa i rimorchiatori, tira il filo pesante attraverso più curve. | Sollevare le sezioni prefabbricate e infilarle nei blocchi articolari. |
Terminazione | Spellare l"isolamento, crimpare i capicorda, serrare i singoli collegamenti di fase. | Stringere un singolo bullone a testa di taglio per blocco di giunzione. |
Intensità del lavoro | Alto (richiede personale numeroso e macchinari pesanti). | Basso (richiede personale ridotto e ascensori standard). |
I vantaggi dell"ispezione visiva facilitano la manutenzione dei sistemi solidi. I tecnici non possono vedere all"interno di un condotto per verificare il degrado dell"isolamento dei cavi o punti caldi nascosti. Tuttavia, possono eseguire facilmente scansioni termografiche su connessioni congiunte solide. Le termocamere a infrarossi identificano rapidamente i bulloni allentati o il riscaldamento anomalo prima che si verifichi un guasto. Questa manutenzione proattiva previene interruzioni catastrofiche e prolunga la durata delle apparecchiature.
Un isolamento più rapido dei guasti riduce al minimo i tempi di inattività operativa. Se una sezione subisce danni a causa dell"impatto di un carrello elevatore o dell"ingresso di acqua, le squadre di manutenzione sbloccano e sostituiscono solo quel pezzo specifico. Non hanno bisogno di far passare cavi completamente nuovi attraverso la struttura. Le unità di derivazione contengono i propri interruttori localizzati o sezionatori con fusibile. Ciò isola i guasti a livello della macchina, mantenendo la spina di alimentazione principale energizzata e il resto della struttura operativo.
I sistemi di sbarre collettrici devono soddisfare gli standard di sicurezza internazionali come IEC 61439-6 e UL 857. I prodotti certificati vengono testati per prestazioni elettriche, affidabilità dell"isolamento, resistenza termica e resistenza ai cortocircuiti, garantendo un funzionamento sicuro in applicazioni commerciali e industriali.
I sistemi di sbarre collettrici migliorano la sicurezza elettrica attraverso conduttori isolati e robusti design di protezione che riducono i rischi di contatto accidentale. Rispetto ai fasci di cavi di grandi dimensioni, le sbarre collettrici contengono meno materiale combustibile, contribuendo a ridurre i rischi di incendio e a migliorare la sicurezza generale della struttura.
Controlla i carichi elettrici esistenti per identificare i percorsi superiori a 400 A che soffrono di cadute di tensione elevate o di eccessiva generazione di calore.
Modella percorsi di instradamento fisici utilizzando il software BIM 3D per rilevare interferenze spaziali con HVAC e impianti idraulici prima di ordinare i materiali.
Specificare le classificazioni IP appropriate in base all"esatta esposizione ambientale della vostra struttura, utilizzando resina colata per aree esterne o corrosive.
Implementare rigorosi protocolli di verifica della coppia utilizzando bulloni a testa di taglio durante la fase di installazione per evitare giunti allentati.
Transizione dei percorsi di alimentazione principali ad alto amperaggio verso canaline conduttrici solide per recuperare spazio nella struttura e ridurre il carico strutturale.
R: Funziona come un hub di alimentazione centralizzato, consolidando più connessioni elettriche in un"unica striscia o barra metallica altamente conduttiva. Ciò fornisce un percorso a bassa impedenza per la corrente, semplificando schemi complessi e garantendo un"efficiente distribuzione dell"energia in tutta la struttura.
R: I tecnici in genere consigliano la transizione quando i requisiti di carico superano i valori compresi tra 400 A e 800 A. Al di sopra di questi livelli, i tradizionali cavi paralleli diventano fisicamente massicci, difficili da piegare e inefficienti da installare, rendendo i conduttori metallici solidi la scelta pratica.
R: Presentano una geometria rettangolare piatta che fornisce un elevato rapporto superficie-volume. Ciò consente al calore di dissiparsi rapidamente nell"aria circostante o nell"involucro ingegnerizzato, prevenendo la formazione di punti caldi localizzati comuni nei cavi rotondi strettamente raggruppati.
R: Sì, sono altamente modulari. Le strutture possono aggiungere, rimuovere o riposizionare le unità di derivazione lungo la spina di alimentazione per accogliere nuovi macchinari o modificare layout senza la necessità di tirare cavi completamente nuovi dal quadro principale.
R: Sì, se progettato correttamente. Sebbene l"alluminio richieda un"area della sezione trasversale maggiore per eguagliare la conduttività del rame, è significativamente più leggero. Fornisce una soluzione altamente affidabile ed efficiente per reti di distribuzione estese dove il peso rappresenta un vincolo primario.
R: Utilizzano conduttori rigidi in metallo solido fissati tramite rinforzi interni progettati. Questa integrità strutturale resiste alle massicce forze elettromagnetiche generate durante un guasto, prevenendo la deformazione fisica e i danni secondari che spesso distruggono le canaline portacavi standard.
