Per specificare gli involucri elettrici esterni è necessario bilanciare i rischi ambientali con l"integrità strutturale. Quando i componenti elettrici si guastano all"aperto, la causa principale raramente ha origine nei componenti stessi. L"ingresso di acqua, la degradazione dei raggi ultravioletti, le fluttuazioni estreme della temperatura e le manomissioni fisiche sono responsabili della stragrande maggioranza dei guasti prematuri del sistema. Queste vulnerabilità creano gravi rischi per la sicurezza, inclusi cortocircuiti e archi elettrici, esponendo gli operatori a sanzioni per non conformità.

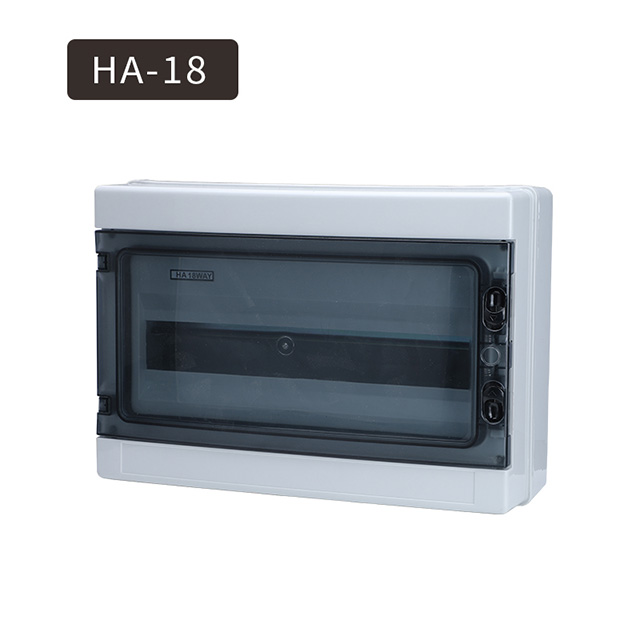

La scelta di una scatola di distribuzione impermeabile richiede un quadro strutturato e guidato dall'ingegneria. La sottospecificazione di una custodia garantisce l'accumulo di umidità e il degrado delle apparecchiature. Specificare eccessivamente spreca spese in conto capitale per livelli di protezione non necessari. La valutazione della gravità ambientale, della scienza dei materiali, della configurazione interna e degli standard di protezione internazionali garantisce che l'involucro selezionato mantenga il sigillo di fabbrica per tutta la sua durata operativa.
I gradi di protezione determinano la sostenibilità: IP65/NEMA 4 è il livello di base per l"uso esterno, ma i lavaggi ad alta pressione o i rischi di immersione richiedono IP66/IP67 o NEMA 4X/6P.
Il materiale prevale sulla progettazione in ambienti difficili: l"esposizione ai raggi UV, la salinità costiera e la presenza di sostanze chimiche determinano la scelta dei materiali, che vanno dal policarbonato conveniente all"acciaio inossidabile 316L altamente resiliente.
La gestione termica non è negoziabile: una scatola di distribuzione impermeabile perfettamente sigillata intrappola il calore e l"umidità; sono necessarie valvole di sfiato e climatizzazione per evitare la formazione di condensa interna.
La sicurezza fisica e la resistenza agli urti sono importanti: le custodie per esterni richiedono valutazioni di impatto IK e robusti meccanismi di bloccaggio per impedire l"accesso non autorizzato e gli atti vandalici.
L"installazione determina l"integrità finale: pressacavi specificati in modo errato, instradamento del condotto con ingresso superiore o hardware di montaggio errato comprometteranno immediatamente la classificazione IP/NEMA di fabbrica.
Sommario
La scelta dell"involucro per esterni inizia con la comprensione dell"ambiente di installazione. Pioggia, vento, neve, esposizione ai raggi UV, variazioni di temperatura e sostanze corrosive influiscono sulle prestazioni dell"involucro. Le aree costiere, i siti industriali e i luoghi ad alta temperatura possono richiedere materiali più resistenti e livelli di protezione più elevati per garantire affidabilità a lungo termine.
Quando si valuta un"installazione esterna, considerare condizioni meteorologiche più che normali. La pioggia spinta dal vento può mettere a dura prova le prestazioni di tenuta, mentre neve e ghiaccio possono influenzare la struttura dell"involucro e le parti mobili. La forte luce solare e l"esposizione ai raggi UV possono accelerare l"invecchiamento del materiale, mentre il sale o le sostanze chimiche possono causare corrosione, influenzando la scelta finale dell"involucro.
Fattore ambientale | Misurazione/Osservazione sul campo | Impatto sulla scelta dell"involucro |
|---|---|---|
Radiazione solare (UV) | Ore di luce solare diretta al giorno | Richiede plastica o metallo stabilizzati ai raggi UV; influisce sul carico termico. |
Precipitazione | Intensità delle precipitazioni, carico di neve, rischio di inondazioni | Determina la classificazione IP/NEMA (ad esempio, IP67 per zone soggette a inondazioni). |
Agenti corrosivi | Vicinanza all"oceano, impianti chimici, sale antigelo | Richiede acciaio inossidabile 316L o materiali FRP. |
Sbalzi di temperatura | Delta della temperatura tra il giorno e la notte | Delta elevati causano condensa, richiedendo valvole di sfiato. |
Le recinzioni esterne devono considerare rischi quali atti vandalici, impatti accidentali e accesso non autorizzato. Le ubicazioni vicine a strade, aree pubbliche e attrezzature industriali richiedono materiali più resistenti, serrature sicure e design resistenti agli urti. Caratteristiche come i sistemi di chiusura multipunto, le strutture rinforzate e i design antimanomissione aiutano a proteggere i componenti elettrici.
Gli involucri elettrici devono essere conformi agli standard di sicurezza pertinenti per garantire un funzionamento affidabile. Standard come l"Articolo 314 NEC e l"IEC 61439 definiscono i requisiti per lo spazio di installazione, la messa a terra e la progettazione strutturale. I prodotti certificati con marchi come UL, CSA o CE forniscono prestazioni di protezione verificate e riducono i rischi per la sicurezza durante il funzionamento.
La norma IEC 60529 stabilisce il sistema di classificazione Ingress Protection (IP), universalmente utilizzato per classificare i gradi di protezione forniti contro l"intrusione di oggetti solidi e acqua. La prima cifra indica la protezione contro le particelle solide, da 0 (nessuna protezione) a 6 (a tenuta di polvere). Per le applicazioni esterne, la prima cifra 6 è obbligatoria per evitare l"accumulo di polvere sui componenti elettronici sensibili, che può causare surriscaldamento e cortocircuiti.
La seconda cifra definisce la protezione dall'ingresso di acqua. Una scatola di distribuzione impermeabile richiede una seconda cifra minima pari a 5 (protezione contro getti d'acqua a bassa pressione). L'aggiornamento a IP66 garantisce la protezione contro il mare grosso e i getti d'acqua ad alta pressione. IP67 consente un'immersione temporanea fino a un metro per 30 minuti, mentre IP68 indica un'immersione continua nelle condizioni specificate dal produttore. Specifichiamo IP67 per qualsiasi installazione a livello del suolo soggetta a forti ristagni d'acqua.
NEMA 250 definisce gli standard di protezione degli involucri nel Nord America. Rispetto alle classificazioni IP, NEMA considera anche fattori quali resistenza alla corrosione, durata delle guarnizioni e qualità costruttiva. NEMA 3R fornisce una protezione esterna di base, mentre NEMA 4 offre una protezione più forte contro la pioggia e gli spruzzi d"acqua. NEMA 4X aggiunge resistenza alla corrosione per ambienti marini e chimici.
Le classificazioni IK misurano la resistenza di un involucro agli impatti meccanici secondo la norma IEC 62262. La scala varia da IK00 a IK10, con IK10 che fornisce la massima protezione contro gli impatti. Gli involucri per esterni e industriali richiedono comunemente la protezione IK08–IK10 per prevenire danni causati da strumenti, detriti e impatti accidentali.
Le classificazioni IP e NEMA valutano la protezione della custodia in diversi modi. Le classificazioni IP si concentrano principalmente sulla resistenza alla polvere e all"acqua, mentre NEMA include anche la protezione dalla corrosione, la formazione di ghiaccio e i requisiti di costruzione dell"involucro. Una classificazione IP66 non sempre equivale a una classificazione NEMA, pertanto entrambi gli standard devono essere controllati in base all"ambiente di installazione.
Standard | Livello di protezione dell"acqua | Protezione da solidi/polvere | Ulteriori test ambientali |
|---|---|---|---|
IP65 | Getti d"acqua a bassa pressione | A tenuta di polvere | Nessuno |
IP66 | Getti d"acqua ad alta pressione | A tenuta di polvere | Nessuno |
NEMA 4 | Acqua diretta tramite tubo | Polvere portata dal vento | Formazione di ghiaccio, invecchiamento delle guarnizioni |
NEMA 4X | Acqua diretta tramite tubo | Polvere portata dal vento | Resistenza alla corrosione, formazione di ghiaccio |

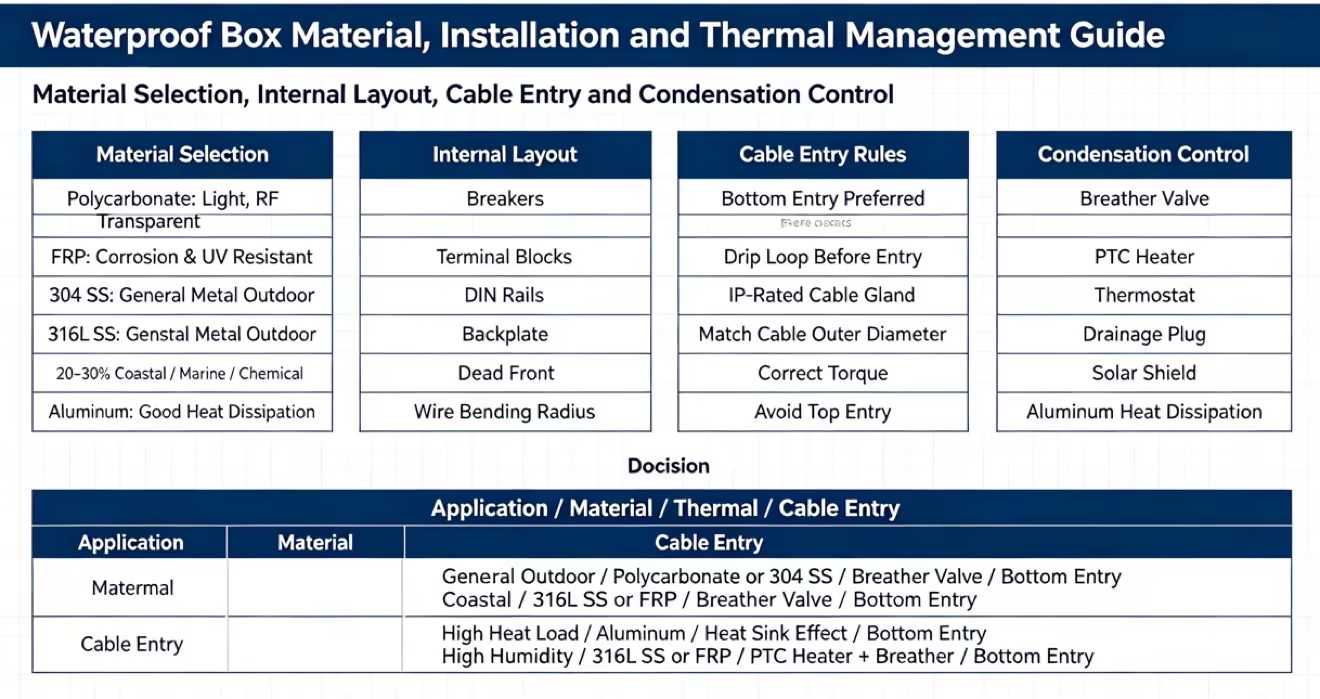

Le custodie in policarbonato forniscono una soluzione leggera ed economica per applicazioni esterne. Rispetto all"ABS, il policarbonato stabilizzato ai raggi UV offre una migliore resistenza alla luce solare, agli urti e all"invecchiamento atmosferico. La sua trasparenza RF lo rende adatto anche per dispositivi IoT, sensori wireless e apparecchiature di comunicazione installati all"interno dell"involucro.
Le custodie in FRP combinano la resistenza della fibra di vetro con la durata della resina poliestere. Forniscono un"eccellente resistenza alla corrosione e sono adatti per impianti chimici, impianti di trattamento delle acque reflue e ambienti agricoli. FRP gestisce bene anche i cambiamenti di temperatura mantenendo una buona protezione dagli urti e prestazioni del segnale RF.
Le custodie in metallo offrono elevata robustezza, sicurezza e resistenza agli urti. L"acciaio al carbonio verniciato a polvere è adatto per l"uso generale all"aperto, ma dipende dalla protezione del rivestimento per prevenire la corrosione. L"acciaio inossidabile offre una migliore durata, con l"acciaio inossidabile 304 per ambienti comuni e l"acciaio inossidabile 316L per le aree costiere o esposte al sale. Le custodie metalliche bloccano i segnali wireless e potrebbero richiedere antenne esterne.
Le custodie in alluminio offrono un"opzione robusta ma leggera per le applicazioni industriali. Il loro strato di ossido naturale fornisce resistenza alla corrosione, mentre l"eccellente conduttività termica aiuta a rimuovere il calore dai componenti interni come alimentatori e VFD. Sono ideali per applicazioni che richiedono un"installazione leggera e una migliore gestione termica.
Il corretto dimensionamento dell"involucro previene il surriscaldamento e migliora l"efficienza della manutenzione. Calcolare lo spazio richiesto per tutti i componenti interni, il cablaggio e le aree di piegatura dei cavi. Evitare di scegliere un contenitore adatto solo alle apparecchiature attuali. Mantenere il 20-30% di spazio in più consente un"espansione futura, migliora il flusso d"aria e riduce i problemi termici.
Il design del montaggio interno influisce sulla flessibilità e sulla sicurezza dell"installazione. Le piastre posteriori in acciaio forniscono un forte supporto e opzioni di messa a terra, mentre le piastre isolate aiutano a prevenire contatti elettrici indesiderati. Le guide DIN semplificano l"installazione di interruttori e dispositivi di controllo. I pannelli frontali ciechi migliorano la sicurezza dell"operatore coprendo le parti sotto tensione e consentendo l"accesso ai controlli.
Il design della porta influisce sulla protezione, sulla manutenzione e sulla visibilità. Le porte solide forniscono una migliore protezione contro l"esposizione ai raggi UV e i danni fisici, ma richiedono l"apertura della custodia per l"ispezione. Le finestre trasparenti consentono agli operatori di controllare misuratori e indicatori senza aprire la scatola. Il sistema di sigillatura della finestra deve mantenere lo stesso livello di protezione IP dell"involucro.
Una scatola di distribuzione impermeabile perfettamente sigillata intrappola l'aria contenente una quantità specifica di vapore acqueo. Quando la temperatura ambiente scende di notte, le pareti dell'involucro si raffreddano rapidamente. Se la temperatura interna scende al di sotto del punto di rugiada, il vapore intrappolato si condensa in acqua liquida sulle pareti e sui componenti dell'involucro, causando cortocircuiti e corrosione. Lo vediamo costantemente nelle installazioni sul campo in cui gli ingegneri presumevano che una scatola sigillata sarebbe rimasta asciutta all'interno.
Per mitigare questo problema fisico è necessaria una gestione termica attiva o passiva. Le valvole di sfiato con grado di protezione IP consentono l"equalizzazione della pressione e la fuoriuscita dell"umidità bloccando l"ingresso di acqua liquida. In ambienti con forti sbalzi termici, l’installazione di riscaldatori PTC anticondensa mantiene la temperatura dell’aria interna appena al di sopra del punto di rugiada. È possibile installare tappi di drenaggio nel punto più basso dell"involucro per espellere l"umidità accumulata, a condizione che mantengano il grado di protezione IP richiesto.
Sfida termica | Soluzione consigliata | Impatto sulla classificazione IP |
|---|---|---|
Condensazione interna | Valvola di sfiato / riscaldatore PTC con grado di protezione IP | Mantiene IP66/IP67 se opportunamente specificato. |
Carico termico interno elevato | Dissipatori di calore passivi/Involucro in alluminio | Nessun impatto (sistema sigillato). |
Carico solare estremo | Scudi solari / Pensiline solari | Nessun impatto (aggiunta esterna). |
Raggruppamento dell"acqua sul fondo | Tappo di drenaggio con grado di protezione IP | Mantiene la classificazione IP pur consentendo il gocciolamento per gravità. |
I punti di ingresso dei cavi sono la fonte più comune di perdite d"acqua negli involucri esterni. Un"installazione errata, in particolare con l"ingresso dall"alto, consente all"acqua di scorrere lungo i cavi e di entrare nella scatola. Utilizzare sempre l"installazione con ingresso dal basso con pressacavi e anelli di gocciolamento adeguati per mantenere il grado di impermeabilità dell"involucro.
Passaggi chiave dell"installazione:
Misurare il diametro del cavo prima di selezionare i pressacavi.
Utilizzare pressacavi con protezione IP uguale o superiore.
Installare i fori di ingresso sul fondo dell"armadio.
Assicurarsi che gli anelli di tenuta siano posizionati correttamente.
Stringere i raccordi secondo le specifiche del produttore.
Il metodo di montaggio deve mantenere la struttura impermeabile dell"involucro. Forare direttamente l"involucro può creare punti di perdita e danneggiare la protezione IP. Utilizzare staffe esterne, dadi ciechi o sistemi di montaggio di fabbrica per fissare la scatola senza aprire l"area sigillata. Si consiglia l"hardware in acciaio inossidabile per prevenire la corrosione e prolungare la durata.
Un sistema di bloccaggio affidabile protegge l"attrezzatura e aiuta a mantenere uniforme la pressione della guarnizione. Gli armadi di piccole dimensioni possono utilizzare chiusure standard, ma le scatole più grandi richiedono sistemi di chiusura multipunto per evitare la deformazione della porta e perdite d"acqua. Le serrature esterne dovrebbero anche resistere alla corrosione, al congelamento e all"accesso non autorizzato.
Le guarnizioni sono essenziali per mantenere le prestazioni di impermeabilità. Nel tempo, l"esposizione ai raggi UV, i cambiamenti di temperatura e la compressione possono ridurre la capacità di sigillatura. Ispeziona regolarmente guarnizioni, cerniere e serrature e sostituisci le guarnizioni danneggiate con parti approvate dal produttore per mantenere il livello di protezione IP originale.
Controllare il sito di installazione per documentare rischi ambientali specifici, tra cui indice UV, temperature estreme ed elementi corrosivi.
Calcola i requisiti spaziali interni in base alle regole di piegatura dei cavi NEC e aggiungi un buffer del 20% per la gestione termica.
Specificare il percorso dei cavi con ingresso dal basso e procurarsi pressacavi con grado di protezione IP che corrispondano al livello di protezione dell"armadio.
Consulta le schede tecniche del produttore per verificare le certificazioni di terze parti anziché fare affidamento su valutazioni auto-riferite.
R: IP65 protegge dai getti d"acqua a bassa pressione provenienti da qualsiasi direzione, rendendolo adatto all"esposizione standard alla pioggia. IP67 fornisce una tenuta molto più ermetica, consentendo alla custodia di resistere a un"immersione temporanea in acqua fino a un metro di profondità per 30 minuti. IP67 è richiesto per aree soggette a inondazioni o installazioni vicino al livello del suolo dove si verificano ristagni d"acqua.
R: NEMA 3R fornisce una protezione di base contro la pioggia, il nevischio e la formazione di ghiaccio esterna. Tuttavia, non protegge dalla pioggia portata dal vento, dalla polvere o dall"acqua diretta dai tubi. Per installazioni esterne completamente esposte soggette a condizioni meteorologiche avverse o lavaggi, si consiglia vivamente una custodia NEMA 4 o NEMA 4X.
R: La classificazione IK (IEC 62262) misura la resistenza di un involucro agli impatti meccanici esterni su una scala da IK00 a IK10. Per le scatole esterne in aree pubbliche o industriali, una classificazione da IK08 a IK10 è fondamentale per evitare che vandali, detriti volanti o collisioni accidentali possano frantumare la scatola ed esporre componenti elettrici sotto tensione.
R: La condensa si verifica quando la temperatura interna scende al di sotto del punto di rugiada. Prevenire questo problema installando valvole di sfiato con grado di protezione IP per equalizzare la pressione e consentire la fuoriuscita dell"umidità. In ambienti con sbalzi di temperatura estremi, installare un piccolo riscaldatore d"ambiente PTC controllato da un termostato per mantenere la temperatura dell"aria interna al di sopra del punto di rugiada.
R: Gli ambienti costieri espongono gli involucri a nebbia salina altamente corrosiva. L"acciaio inossidabile di grado 316L è la scelta migliore grazie al suo contenuto di molibdeno, che resiste alla vaiolatura del cloruro. In alternativa, il poliestere rinforzato con fibra di vetro (FRP) offre un"eccellente resistenza naturale alla corrosione a un peso e un costo inferiori rispetto all"acciaio inossidabile.
R: La realizzazione di fori non invalida di per sé la valutazione se gestita correttamente. Il grado IP viene mantenuto solo se i pressacavi, i raccordi per condotti e i pressacavi installati hanno un grado IP equivalente o superiore a quello della scatola. Devono essere installati secondo le esatte specifiche di coppia del produttore, idealmente instradate attraverso il fondo.
R: La durata della guarnizione dipende dal materiale e dall"esposizione ambientale. Le guarnizioni in poliuretano (PUR) ed EPDM durano in genere dai 5 ai 10 anni, mentre il silicone di alta qualità può durare più a lungo. Il ciclo termico estremo, l"esposizione diretta ai raggi UV e la compressione continua ad alta pressione accelerano il degrado, richiedendo ispezioni e sostituzioni periodiche per mantenere la tenuta stagna.
