La crescita esponenziale dei sistemi solari fotovoltaici (FV) commerciali e su scala industriale ha aumentato la necessità critica di una protezione da sovracorrente precisa e a prova di guasto. Specificare il tipo sbagliato di protezione del circuito, in particolare l"errata applicazione di componenti di corrente alternata (CA) in applicazioni di corrente continua (CC), è una delle cause principali di archi elettrici catastrofici, incendi di apparecchiature e tempi di inattività del sistema negli impianti solari. I tecnici sul campo si imbattono spesso in scatole combinatrici fuse a causa di questa precisa supervisione ingegneristica. La corrente continua si comporta in modo fondamentalmente diverso dalla corrente alternata in condizioni di guasto, essendo priva del naturale passaggio per lo zero su cui fa affidamento la corrente alternata per estinguere gli archi elettrici.
Per garantire la longevità del sistema, la sicurezza e la conformità alle normative, ingegneri e progettisti di sistema devono comprendere i diversi meccanismi fisici, i criteri di valutazione e le zone di distribuzione quando scelgono un interruttore automatico scatolato CA o CC per le architetture a energia solare. La corretta selezione dei componenti influisce direttamente sulla sicurezza operativa dell'intero array. Non è possibile fare affidamento su pratiche elettriche legacy quando si ha a che fare con stringhe solari ad alta tensione. Esamineremo i principi ingegneristici fondamentali che separano questi dispositivi, come valutare le loro specifiche e dove implementarli in modo efficace nel tuo schema unifilare.
La fisica detta la progettazione: gli interruttori CA si basano su punti naturali di passaggio per lo zero per estinguere gli archi, mentre gli interruttori CC richiedono scoppi magnetici specializzati, scivoli d"arco allungati e poli cablati in serie per forzare l"estinzione dell"arco.
Rigorosa non intercambiabilità: non utilizzare mai un MCCB CA standard in un circuito solare CC; così facendo si garantisce il guasto in condizioni di guasto a causa di archi prolungati.
Posizionamento strategico: gli interruttori automatici scatolati CC proteggono le stringhe FV, i quadri elettrici e lo stoccaggio delle batterie, mentre gli MCCB CA proteggono l"uscita dell"inverter e l"interconnessione alla rete.
Conformità normativa: la selezione dei componenti deve rispettare rigorosamente gli standard specifici del fotovoltaico, in particolare UL 489B e IEC 60947-2, per garantire un funzionamento sicuro in condizioni di stress elettrico ed ambientale estremo.
Sommario
Gli interruttori automatici proteggono gli impianti elettrici interrompendo pericolose correnti di guasto. Quando i contatti si aprono durante un cortocircuito, tra di loro si forma un arco elettrico. L"interruttore deve controllare ed estinguere rapidamente questo arco per isolare in sicurezza il guasto. La progettazione del sistema di controllo dell"arco dipende dal fatto che il circuito utilizzi alimentazione CA o CC.
Gli interruttori CA beneficiano del naturale punto di passaggio per lo zero della corrente alternata. Quando la corrente raggiunge lo zero, l"arco perde la sua fonte di energia e diventa più facile estinguerlo. L"interruttore deve solo raffreddare e allungare l"arco quanto basta per evitare che si riavvii al ritorno della tensione.
I circuiti CC non hanno un passaggio per lo zero naturale, quindi l"arco continua a bruciare dopo la separazione dei contatti. Gli interruttori CA standard non possono interrompere in modo sicuro la CC ad alta tensione perché l"arco potrebbe danneggiare i contatti e i componenti interni. Gli interruttori CC richiedono progetti speciali, come camere d"arco più robuste e sistemi di soffiaggio magnetico, per arrestare in sicurezza il flusso di corrente continuo.

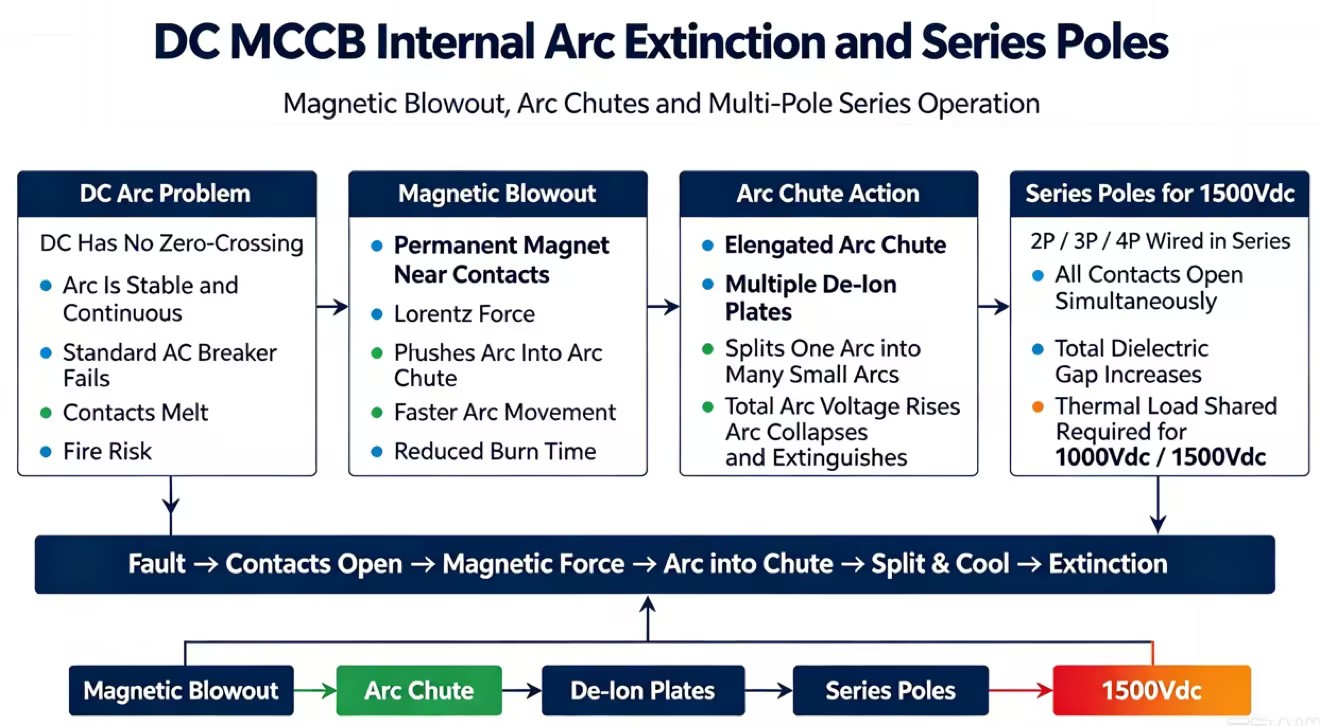

L'interruzione sicura delle correnti solari CC ad alta tensione richiede un'ingegneria interna aggressiva. Un interruttore automatico scatolato CC non aspetta un passaggio per lo zero che non arriverà mai. Attacca attivamente l'arco. I produttori utilizzano specifiche tecnologie meccaniche e magnetiche per allungare, raffreddare e soffocare il plasma fino a quando la tensione richiesta per sostenere l'arco supera la tensione disponibile del sistema. L'architettura interna di questi dispositivi riflette le severe esigenze di corrente continua continua.
Gli interruttori CC utilizzano una tecnologia avanzata di controllo dell"arco per interrompere in sicurezza la corrente ad alta tensione. I sistemi di spegnimento magnetico spingono l"arco lontano dai contatti e nello scivolo dell"arco, dove le piastre metalliche dividono e raffreddano l"arco finché non scompare. Questo processo previene danni ai contatti e consente all"interruttore di isolare in modo sicuro il circuito.
I sistemi solari ad alta tensione utilizzano spesso più poli dell"interruttore collegati in serie per migliorare la capacità di interruzione dell"arco. Quando l"interruttore si apre, ciascun polo condivide lo stress elettrico e crea ulteriori spazi di isolamento. Questo design consente agli interruttori CC di gestire in sicurezza applicazioni da 1.000 V CC e 1.500 V CC.
La risposta rapida ai guasti è fondamentale per la protezione CC. Gli interruttori CC utilizzano meccanismi a molla ad alta velocità per separare rapidamente i contatti e ridurre la durata dell"arco. I materiali di contatto durevoli, come le leghe di argento-tungsteno, aiutano a prevenire il surriscaldamento, la saldatura e i danni a lungo termine durante ripetute interruzioni per guasti.
La selezione di un interruttore CC richiede la corrispondenza delle specifiche del dispositivo con i requisiti del sistema solare. Gli ingegneri devono valutare attentamente la tensione nominale, il potere di interruzione e la tecnologia di sgancio per garantire una protezione sicura e affidabile.
Gli interruttori CC per i sistemi solari devono corrispondere alla tensione e alla corrente massime generate dal campo fotovoltaico. Gli ingegneri devono calcolare la tensione di stringa più alta possibile in condizioni di bassa temperatura e selezionare un interruttore con una potenza nominale superiore a questo valore. Il corretto dimensionamento previene guasti all"isolamento e migliora la sicurezza del sistema.
Il potere di interruzione definisce la corrente di guasto massima che un interruttore può interrompere in sicurezza. Valori importanti includono Icu e Ics, che indicano la capacità dell"interruttore di gestire condizioni di guasto e continuare a funzionare. L"interruttore selezionato deve corrispondere alla corrente di guasto disponibile dell"impianto fotovoltaico o della fonte di alimentazione.
Gli interruttori CC utilizzano comunemente sganciatori magnetotermici per una protezione affidabile da sovraccarico e cortocircuito. La protezione termica gestisce i sovraccarichi a lungo termine, mentre la protezione magnetica risponde a guasti improvvisi. Gli sganciatori elettronici offrono più funzioni di regolazione e monitoraggio ma sono meno comuni per le applicazioni PV DC dirette.
La progettazione della messa a terra di un sistema solare influisce sulla scelta dell"interruttore. I sistemi con messa a terra solitamente interrompono solo i conduttori non collegati a terra, mentre i sistemi flottanti richiedono interruttori in grado di disconnettere sia i conduttori positivi che quelli negativi per un isolamento completo e una protezione sicura dai guasti.
La direzione del flusso di corrente determina il tipo corretto di interruttore. I sistemi fotovoltaici solitamente utilizzano interruttori direzionali perché la corrente scorre dai pannelli agli inverter. I sistemi di accumulo delle batterie richiedono interruttori bidirezionali perché la corrente può fluire sia durante le operazioni di carica che di scarica.
Dimensione della valutazione | Interruttore automatico scatolato CC | Interruttore automatico scatolato CA |
|---|---|---|
Metodo di estinzione dell"arco | Soffi magnetici e scivoli d"arco allungati | Si basa su punti naturali di passaggio per lo zero |
Valori nominali di tensione tipici | Da 1000 V CC a 1500 V CC | Da 480 Vca a 800 Vca |
Configurazione del palo | Più poli collegati in serie | Parallelo standard a 3 o 4 poli |
Preferenza unità di viaggio | Termico-magnetico (robusto in condizioni di caldo intenso) | Elettronica/Microprocessore (Alta precisione) |
Direzione del flusso corrente | Direzionale (PV) o bidirezionale (BESS) | Bidirezionale per impostazione predefinita |
La scelta dell"interruttore dipende dalla posizione all"interno del sistema solare. Gli interruttori DC sono installati prima dell"inverter per proteggere gli array fotovoltaici e i sistemi di batterie, mentre gli interruttori AC sono installati dopo l"inverter per la protezione lato rete. Il posizionamento corretto e l"etichettatura chiara aiutano a prevenire errori di installazione e a migliorare la sicurezza della manutenzione.

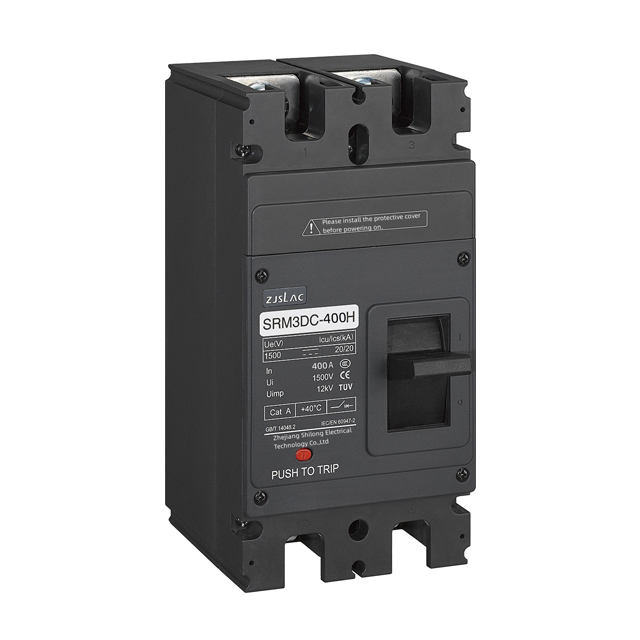

Gli MCCB CC proteggono gli array fotovoltaici, i quadri elettrici e i sistemi di accumulo delle batterie dai cortocircuiti e consentono un sicuro isolamento per la manutenzione. Devono essere installati in involucri idonei con una corretta gestione del calore. Durante l"installazione, i tecnici devono controllare la polarità, la coppia di connessione, la spaziatura e il corretto cablaggio in serie per garantire un funzionamento affidabile.
Gli MCCB CA sono installati tra l"uscita dell"inverter e il quadro elettrico principale o il trasformatore. Proteggono il lato distribuzione AC e si coordinano con i sistemi di protezione della rete. Impostazioni di intervento adeguate e un coordinamento selettivo aiutano a isolare i guasti senza spegnere l"intero impianto solare.
La selezione e l"installazione degli interruttori automatici CC richiede un"attenzione particolare agli standard, all"ambiente e alle condizioni applicative. Anche una corretta progettazione elettrica può fallire se i componenti selezionati non sono in grado di resistere alle condizioni reali. Una corretta certificazione, pianificazione dell"installazione e valutazione ambientale sono essenziali per l"affidabilità a lungo termine del sistema solare.
Gli interruttori solari CC devono soddisfare specifici standard fotovoltaici. UL 489B in Nord America e IEC 60947-2 per i mercati internazionali garantiscono che gli interruttori siano in grado di gestire guasti CC ad alta tensione, variazioni di temperatura e condizioni di sovraccarico. Verificare sempre le certificazioni richieste prima dell"installazione.
Un errore comune è l"utilizzo di interruttori CA nei sistemi solari CC. Gli interruttori CA dipendono dal passaggio per lo zero della tensione per arrestare gli archi elettrici, mentre i sistemi CC richiedono speciali progetti di estinzione dell"arco. L"utilizzo di interruttori CA inadeguati negli impianti fotovoltaici ad alta tensione può causare gravi problemi di sicurezza.
Le condizioni ambientali influiscono sulle prestazioni dell"interruttore. Le alte temperature all"interno degli involucri solari possono causare interventi errati, mentre le posizioni ad alta quota riducono la capacità di estinzione dell"arco. I tecnici dovrebbero applicare fattori di declassamento adeguati in base alla temperatura e all"altitudine di installazione.
Gli interruttori CC ad alta tensione richiedono una pianificazione anticipata a causa dei tempi di produzione più lunghi e dei processi di produzione specializzati. Finalizzare le specifiche in anticipo aiuta a evitare ritardi nel progetto e impedisce sostituzioni non sicure dei componenti durante l"installazione.
Gli interruttori CC richiedono un"ispezione regolare perché gli archi CC continui possono danneggiare gradualmente i contatti interni. La manutenzione dovrebbe includere controlli visivi, imaging termico, test di resistenza di contatto e test di funzionamento meccanico per identificare i problemi prima che si verifichino guasti.
Controlla i tuoi attuali schemi unifilari per verificare che tutti i componenti a monte dell"inverter abbiano una classificazione CC dedicata e una certificazione specifica per il fotovoltaico.
Calcola la tensione massima a circuito aperto (Voc) per il tuo sito specifico utilizzando i dati storici sulle temperature fredde per specificare la tensione nominale corretta per i tuoi interruttori.
Implementare un programma obbligatorio di test del microohmmetro durante la manutenzione annuale per rilevare tempestivamente il degrado dei contatti e prevenire contatti saldati.
Aggiornare le specifiche di approvvigionamento per imporre la certificazione UL 489B o IEC 60947-2 per tutti i nuovi impianti solari, rifiutando qualsiasi interruttore CA standard declassato per l"uso CC.
R: No. Gli interruttori CA si basano sui passaggi per lo zero della tensione naturale per estinguere gli archi elettrici. La corrente continua circola continuamente senza passaggi per lo zero. Un interruttore CA installato in un circuito CC non riuscirà a estinguere l"arco durante un guasto, provocando bruciature prolungate, contatti fusi e incendi catastrofici delle apparecchiature.
R: L"installazione di un interruttore CC direzionale all"indietro inverte la relazione tra la corrente dell"arco e le emissioni magnetiche interne. Invece di spingere l"arco nello scivolo per estinguerlo, la forza magnetica potrebbe allontanare l"arco dallo scivolo, causando un guasto distruttivo dell"interruttore.
R: Gli interruttori CC richiedono scivoli d"arco allungati, piastre di deionizzazione multiple e gruppi di soffiaggio magnetico permanente per allungare e raffreddare fisicamente gli archi CC continui. Spesso collegano anche più poli in serie. Questi componenti interni aggiuntivi aumentano significativamente le dimensioni fisiche e il peso del martello.
R: Il cablaggio dei poli in serie suddivide l"intenso carico termico e aumenta la distanza totale del traferro quando i contatti si aprono. Questa distanza combinata è obbligatoria per interrompere in sicurezza tensioni elevate, come 1.000 V CC o 1.500 V CC, senza che l"arco salti attraverso un singolo contatto aperto.
R: UL 489 copre gli interruttori automatici standard per uso generale. UL 489B è specificatamente progettato per i sistemi fotovoltaici. Richiede test rigorosi per cicli di temperature estreme, interruzione dell"arco CC ad alta tensione e sovraccarichi prolungati tipici degli ambienti difficili della generazione di energia solare.
R: Calcolare la tensione massima a circuito aperto (Voc) della stringa, tenendo conto dei picchi di tensione causati dalle temperature locali storiche più basse. La tensione CC massima nominale dell"interruttore deve superare questo Voc per climi freddi. Assicurarsi che il potere di interruzione (Icu) superi la corrente di cortocircuito massima dell"array.
R: Generalmente no. In un impianto solare fotovoltaico standard senza batterie, la corrente scorre solo in una direzione: dai pannelli solari all"inverter. Sono sufficienti gli interruttori DC direzionali. Quando sono presenti le batterie sono necessari interruttori bidirezionali, poiché la corrente scorre sia durante la carica che durante la scarica.
