Principali vantaggi dell'utilizzo di trasformatori a bagno d'olio
Confronto dei trasformatori a bagno d'olio con altri tipi di trasformatori
Considerazioni sulla manutenzione e sulla sicurezza dei trasformatori immersi in olio
I trasformatori immersi in olio sono componenti essenziali nei sistemi di alimentazione elettrica, ampiamente utilizzati per aumentare o diminuire i livelli di tensione. Sono noti per le loro prestazioni robuste e la capacità di gestire l'alta tensione e grandi richieste di potenza. Questi trasformatori utilizzano l'olio come mezzo isolante e di raffreddamento, rendendoli adatti a varie applicazioni, inclusi i settori residenziale, commerciale e industriale. Questa guida completa approfondirà i diversi tipi di trasformatori in olio , le loro caratteristiche, i vantaggi e i casi d'uso specifici per fornire una migliore comprensione di questo importante componente dell'apparecchiatura.

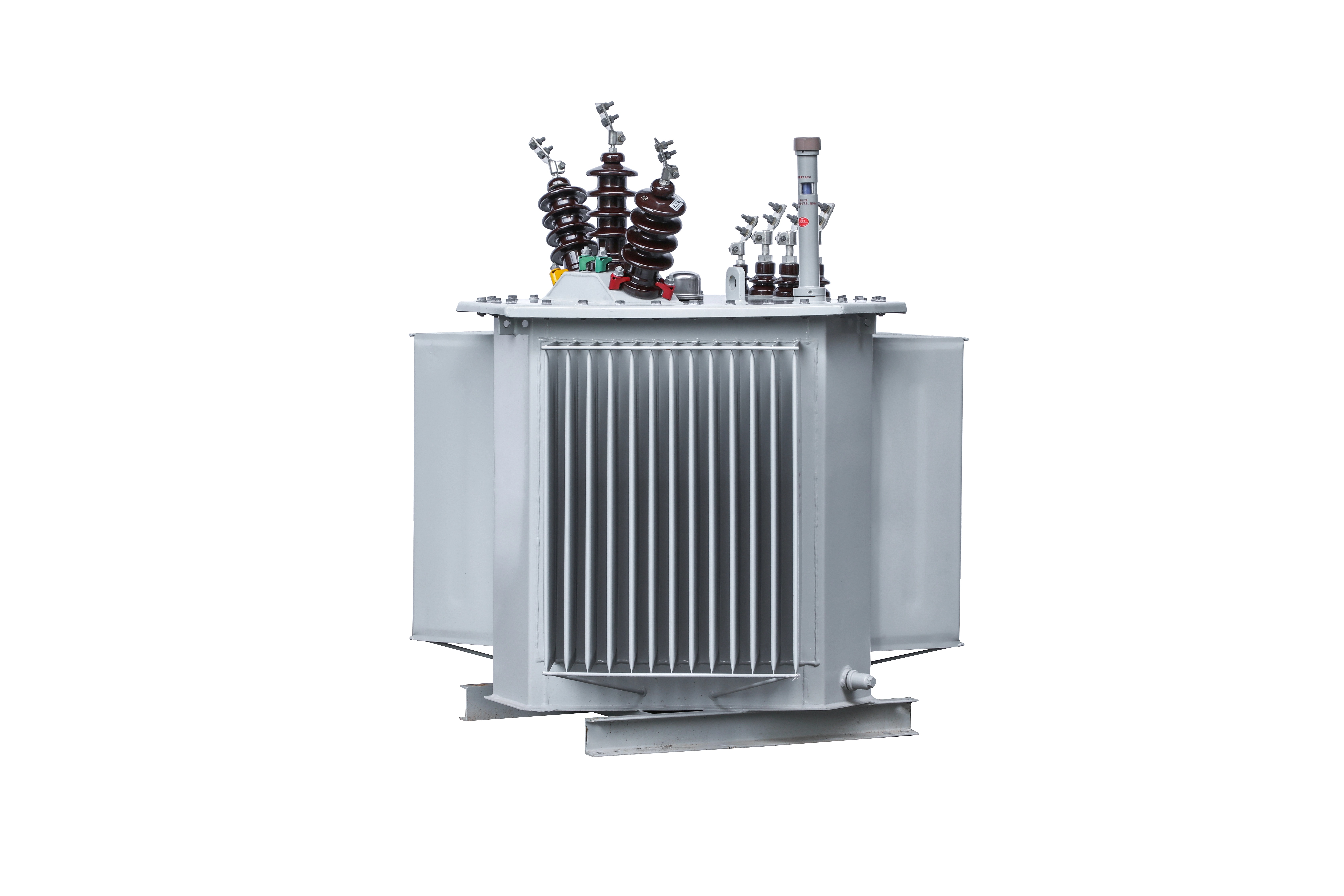

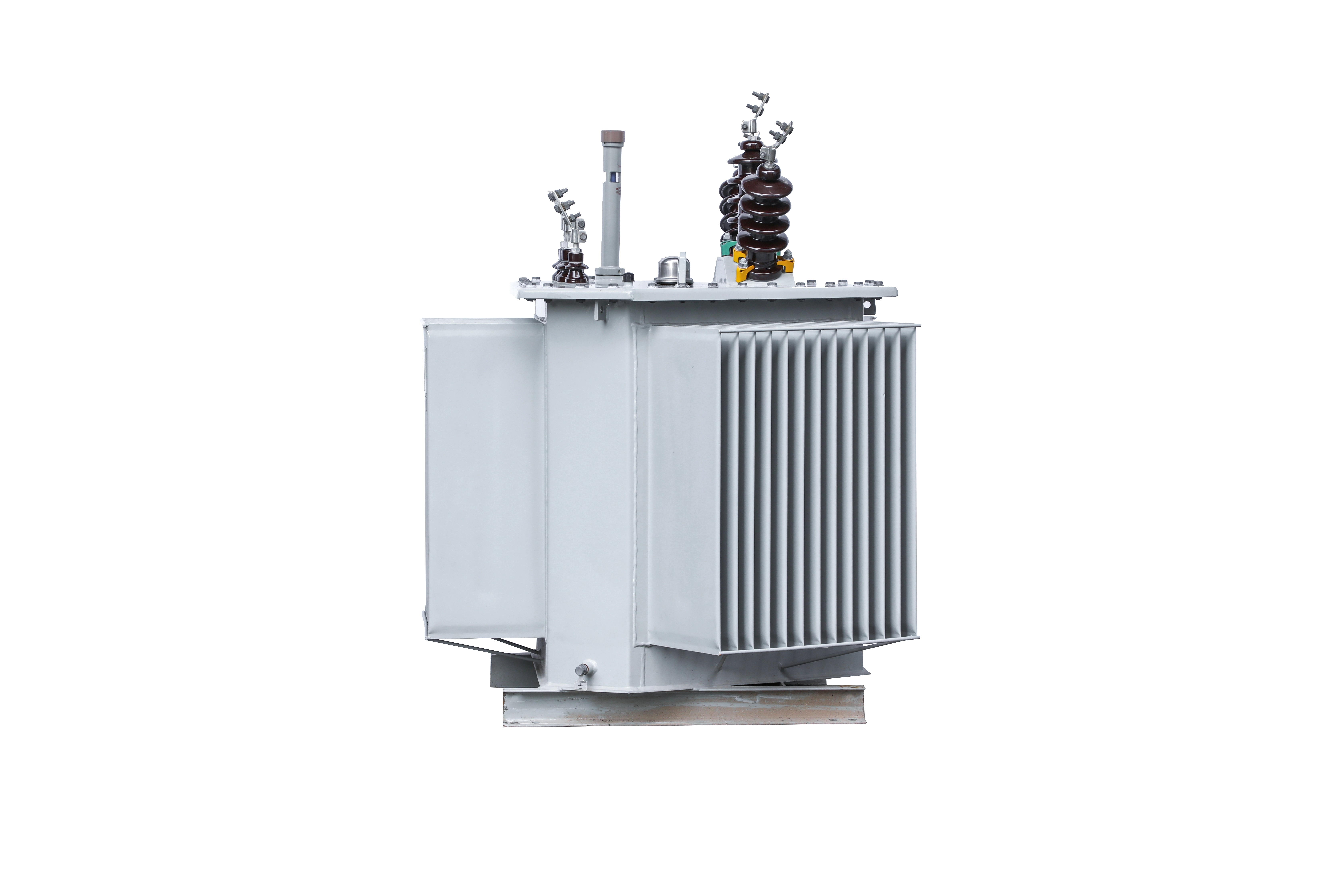

Un trasformatore immerso in olio è un tipo di trasformatore in cui il nucleo e l'avvolgimento sono completamente immersi in un olio dielettrico. L'olio ha due scopi principali: funge da isolante per prevenire guasti elettrici e fornisce raffreddamento al trasformatore. Questo sistema di raffreddamento a base di olio aiuta a dissipare il calore generato durante il funzionamento del trasformatore, garantendone longevità e prestazioni stabili.
Questi trasformatori sono disponibili in diversi tipi, con differenze basate sulla progettazione, sull'applicazione e sui requisiti operativi. Diamo uno sguardo più da vicino ai tipi più comuni di trasformatori in olio.
Un trasformatore professionale in olio è progettato per soddisfare specifici standard e certificazioni di settore. Questi trasformatori sono progettati con materiali di alta qualità, ottimizzati per affidabilità e prestazioni a lungo termine. Il loro design avanzato garantisce che possano funzionare in modo efficiente in condizioni difficili. I trasformatori professionali in olio sono spesso utilizzati nei servizi pubblici e nei settori industriali dove l'affidabilità operativa è fondamentale.
Alcune caratteristiche chiave dei trasformatori professionali in olio includono:
Sistemi di raffreddamento avanzati per richieste di potenza elevate.
Maggiore durata con involucri protettivi per evitare perdite di olio.
Isolamento robusto per gestire livelli di tensione elevati.
Questi trasformatori sono preferiti nei settori in cui prestazioni costanti sono fondamentali, come nella produzione di energia, nella trasmissione e nelle operazioni di produzione su larga scala.
I trasformatori immersi in olio ad alta tensione sono progettati specificamente per livelli di tensione superiori a 33 kV e vengono utilizzati in centrali elettriche, sottostazioni e linee di trasmissione ad alta tensione. L'immersione in olio in questi trasformatori funge da mezzo efficiente per isolare e raffreddare il trasformatore durante la gestione di grandi carichi elettrici.
Alcuni vantaggi chiave dei trasformatori in olio ad alta tensione includono:
Dissipazione efficiente del calore sotto carichi elevati.
Rigidità dielettrica migliorata per gestire i picchi di tensione.
Prestazioni affidabili anche in condizioni ambientali estreme.
Questi trasformatori sono costruiti per resistere a grandi sollecitazioni elettriche e sono un punto fermo nelle applicazioni ad alta tensione dove stabilità e sicurezza sono fondamentali.
I trasformatori immersi in olio per uso industriale sono generalmente utilizzati in impianti di produzione, fabbriche e grandi strutture commerciali. Sono progettati per gestire livelli di tensione sia alta che media offrendo allo stesso tempo un'efficienza di raffreddamento superiore. Questi trasformatori spesso supportano operazioni industriali complesse come macchinari pesanti, sistemi HVAC e linee di assemblaggio automatizzate.
Le caratteristiche degne di nota dei trasformatori industriali immersi in olio includono:
Elevata capacità di carico per gestire le richieste di potenza delle apparecchiature industriali.
Costruzione durevole per il funzionamento continuo in ambienti difficili.
Sistemi di isolamento avanzati per la protezione delle apparecchiature sensibili dalle sovratensioni elettriche.
Questi trasformatori sono fondamentali per supportare l'alimentazione ininterrotta per operazioni industriali su larga scala.
Il trasformatore trifase in olio è il tipo più comune utilizzato nella distribuzione di energia commerciale e industriale. È progettato per fornire alta efficienza e potenza stabile nei sistemi trifase, comunemente utilizzati per applicazioni ad alta capacità come macchinari industriali e sistemi di rete elettrica.
Le caratteristiche principali dei trasformatori trifase in olio includono:
Distribuzione bilanciata del carico su tre fasi per un utilizzo efficiente dell'energia.
Potenze superiori rispetto ai trasformatori monofase.
Migliori prestazioni in ambienti industriali che richiedono l'erogazione simultanea di energia a più sistemi.
Questo tipo di trasformatore è essenziale per i sistemi di distribuzione dell'energia su larga scala ed è comunemente utilizzato nelle reti elettriche sia rurali che urbane.
I trasformatori monofase in olio sono progettati per applicazioni in cui i requisiti di potenza sono inferiori e non è necessario un sistema trifase. Questi trasformatori vengono generalmente utilizzati in ambienti residenziali e commerciali di piccole dimensioni, ad esempio in aree in cui la domanda di energia è relativamente bassa.
I vantaggi dei trasformatori monofase in olio includono:
Costo inferiore e design più semplice rispetto ai trasformatori trifase.
Ideale per l'alimentazione residenziale e le installazioni elettriche di piccole dimensioni.
Efficiente nelle applicazioni a bassa potenza dove non sono richiesti sistemi trifase.
Sebbene questi trasformatori non possano gestire lo stesso carico dei trasformatori trifase, forniscono una soluzione efficiente per requisiti di alimentazione inferiori.
I trasformatori immersi in olio a basse perdite sono progettati per ridurre al minimo le perdite di energia durante il funzionamento del trasformatore. Sono costruiti utilizzando materiali di alta qualità che riducono le perdite del nucleo e del rame, migliorando l'efficienza e riducendo i costi operativi. Questi trasformatori sono comunemente utilizzati nelle reti elettriche ad alta efficienza dove la riduzione degli sprechi energetici è una priorità.
Alcuni vantaggi dei trasformatori in olio a basse perdite includono:
Consumo energetico ridotto, riduzione dei costi operativi.
Prestazioni migliorate in applicazioni sensibili al consumo energetico.
Maggiore durata grazie alle sollecitazioni termiche ridotte al minimo.
Questi trasformatori sono estremamente utili negli ambienti in cui l'efficienza energetica è una delle principali preoccupazioni, come nelle reti intelligenti e negli impianti di energia rinnovabile.
I trasformatori immersi in olio offrono numerosi vantaggi rispetto ai trasformatori a secco o ai trasformatori raffreddati ad aria. Alcuni dei principali vantaggi includono:
| Vantaggio | Descrizione |
|---|---|
| Raffreddamento efficiente | L'olio agisce come un eccellente refrigerante, contribuendo a dissipare il calore in modo efficace, garantendo il funzionamento del trasformatore a temperature ottimali. |
| Capacità ad alta tensione | I trasformatori immersi in olio possono gestire livelli di tensione più elevati, rendendoli ideali per richieste di potenza elevate. |
| Migliore isolamento | L'olio offre proprietà isolanti superiori, riducendo il rischio di guasti elettrici e migliorando la sicurezza del trasformatore. |
| Durata della vita più lunga | L'olio aiuta a prevenire l'usura raffreddando e isolando, prolungando così la durata del trasformatore. |
Sebbene i trasformatori immersi in olio presentino numerosi vantaggi, non sono l’unica opzione disponibile. Anche altri tipi, come i trasformatori a secco, sono ampiamente utilizzati in applicazioni specifiche. Tuttavia, i trasformatori immersi in olio tendono a offrire un raffreddamento e un'efficienza superiori nelle operazioni ad alta capacità.
| Caratteristica/Aspetto | Trasformatori a bagno d'olio | Trasformatori a secco |
|---|---|---|
| Meccanismo di raffreddamento | Raffreddamento a base di olio per un'efficiente dissipazione del calore | Raffreddato ad aria, meno efficiente in situazioni di carico elevato |
| Costo | Tipicamente più alto a causa della complessità e del sistema di raffreddamento | Costo iniziale inferiore |
| Misurare | Di dimensioni maggiori grazie ai serbatoi dell'olio | Più compatto e adatto per applicazioni interne |
| Sicurezza | Richiede misure di sicurezza per perdite di olio | Nessun olio, minor rischio di incendio |
Come tutte le apparecchiature elettriche, i trasformatori in olio richiedono una manutenzione regolare per garantire che continuino a funzionare in modo efficiente. Le principali attività di manutenzione includono:
Test dell'olio : controllare periodicamente l'olio per eventuali contaminanti o umidità.
Rilevamento perdite : assicurarsi che il serbatoio dell'olio del trasformatore sia sigillato per evitare perdite di olio.
Monitoraggio della temperatura : monitorare regolarmente la temperatura del trasformatore per evitare il surriscaldamento.
Test di resistenza di isolamento : eseguire test per verificare le proprietà di isolamento del trasformatore.
I protocolli di sicurezza includono anche l'uso di dispositivi di protezione durante la manutenzione e la garanzia che i trasformatori siano posizionati in involucri resistenti al fuoco.
I trasformatori immersi in olio sono componenti cruciali nei sistemi di alimentazione elettrica, noti per la loro affidabilità, efficienza e capacità di gestire alte tensioni e richieste di potenza. Comprendendo i diversi tipi di trasformatori in olio , comprese le varianti professionali , ad alta tensione e a basse perdite , è possibile scegliere il trasformatore più adatto alle proprie esigenze specifiche. La manutenzione regolare e i controlli di sicurezza contribuiranno a prolungare la durata di questi trasformatori e a garantire prestazioni ottimali.
1. Qual è il vantaggio principale dell'utilizzo di trasformatori immersi in olio?
Il vantaggio principale dei trasformatori immersi in olio è la loro capacità di gestire tensioni elevate e grandi carichi di potenza fornendo allo stesso tempo un raffreddamento e un isolamento superiori.
2. Con quale frequenza è necessario effettuare la manutenzione dei trasformatori immersi in olio?
La manutenzione ordinaria, compreso il test dell'olio e il monitoraggio della temperatura, dovrebbe essere eseguita almeno una volta all'anno. Tuttavia, la frequenza della manutenzione può variare in base all'utilizzo.
3. I trasformatori in olio sono più sicuri dei trasformatori a secco?
Sebbene entrambi i tipi siano sicuri, i trasformatori immersi in olio richiedono misure di sicurezza aggiuntive a causa della presenza di olio, che in casi estremi potrebbe comportare un rischio di incendio. Una corretta manutenzione riduce al minimo tali rischi.
