Modello | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
CURENT CARATTUTO DI FRAMA CARATTURA INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Poli | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corrente nominale in (a) | SRM3-125: in = 10,16,20,25,32, 40,50,63,80,100.125a | SRM3-250R: IN = 100.125.140.160 180.200.225.250a | SRM3-400: IN = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
SRM3-160: in = 10,16,20,25,32, 40,50,63,80.100.125.140.160a | SRM3-320: IN = 280.300.315.320A | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Tensione operativa nominale UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 1140 | ||||||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria selettiva | A | ||||||||||||
Numero di cicli operativi | Accendi | 6000 | 3000 | 3000 | 1500 | ||||||||
Non Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo termomagnetico (tipo fisso) | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, viaggio di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||

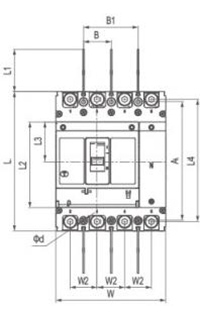

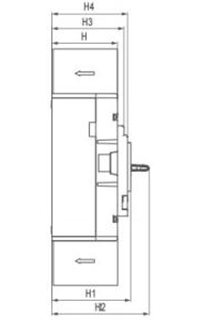

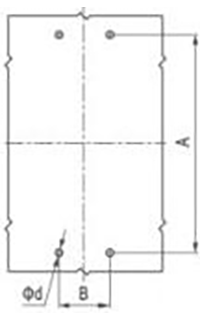

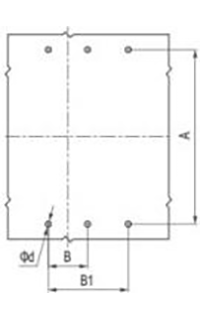

Contorno e Dimensioni di installazione (mm)
| Modello | Dimensioni ouline | Dimensioni di installazione | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Design miniaturizzato: Il prodotto è di dimensioni miniaturizzate, che può soddisfare i requisiti personalizzati dei clienti per le dimensioni dell'installazione del prodotto.
Dimensioni uniformi: Con lo stesso grado di frame di guscio, le dimensioni di installazione di prodotti con diverse capacità di rottura (S, H, R) e diverse funzioni (tipo fisso termomagnetico, tipo regolabile termomagnetico, tipo elettronico) sono esattamente le stesse.
Modalitàl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
INM di corrente classificata da telaio (A) | 160 | 250 | 400 | 1600 | |||||||||
Poli | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
CURENT VALITO IN (A) | SRM3RT-125: in = 10,16,20,25,32, 40,50,63,80,100.125a | SRM3RT-250: IN = 100.125.140.160, 180.200.225.250a | SRM3RT-400 IN = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensione operativa nominale UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 1140 | ||||||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria selettiva | A | ||||||||||||
Numero di cicli operativi | Accendi | 6000 | 3000 | 3000 | 1500 | ||||||||
Non acceso | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo termomagnetico (regolabile, regolabile 0,7-1,0in) | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, punta di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||
 |  |  |  |  |
Modello | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
CURENT CARATTUTO DI FRAMA CARATTURA INM (A) | 160 | 320 | 630 | 1600 | |||||||||
Poli | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corrente nominale in (a) | SRM3E-125 32a: IR = 16,20,25,32a regolabile 63A: IR = 32,36,40,45,50,55,60, 63a regolabile 125a: IR = 40,50,63,70,75,80,85, 90.100.125a regolabili | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A regolabili | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400a regolabile | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630A regolabili | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720.740.760.780.800A regolabile | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A regolabile | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160a regolabili | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A regolabili | SRM3E-630: i = 250.280.315.350.375 400.450.500.560.630A Modificabile | SRM3E-1600: IR = 1250.1600A regolabile | ||||||||||
Tensione operativa nominale UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Restringi a breve durata di breve durata ICW (KA) | 20KA, 1 | ||||||||||||
Categoria selettiva | B | ||||||||||||
Numero di cicli operativi | Accendi | 3000 | 3000 | 2000 | 1500 | ||||||||
Non acceso | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo elettronico | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, viaggio di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||
Modello | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
CURENT CARATTUTO DI FRAMA CARATTURA INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Poli | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corrente nominale in (a) | SRM3-125: in = 10,16,20,25,32, 40,50,63,80,100.125a | SRM3-250R: IN = 100.125.140.160 180.200.225.250a | SRM3-400: IN = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
SRM3-160: in = 10,16,20,25,32, 40,50,63,80.100.125.140.160a | SRM3-320: IN = 280.300.315.320A | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Tensione operativa nominale UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 1140 | ||||||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria selettiva | A | ||||||||||||
Numero di cicli operativi | Accendi | 6000 | 3000 | 3000 | 1500 | ||||||||
Non Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo termomagnetico (tipo fisso) | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, viaggio di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||
Contorno e Dimensioni di installazione (mm)
| Modello | Dimensioni ouline | Dimensioni di installazione | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Design miniaturizzato: Il prodotto è di dimensioni miniaturizzate, che può soddisfare i requisiti personalizzati dei clienti per le dimensioni dell'installazione del prodotto.
Dimensioni uniformi: Con lo stesso grado di frame di guscio, le dimensioni di installazione di prodotti con diverse capacità di rottura (S, H, R) e diverse funzioni (tipo fisso termomagnetico, tipo regolabile termomagnetico, tipo elettronico) sono esattamente le stesse.
Modalitàl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
INM di corrente classificata da telaio (A) | 160 | 250 | 400 | 1600 | |||||||||
Poli | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
CURENT VALITO IN (A) | SRM3RT-125: in = 10,16,20,25,32, 40,50,63,80,100.125a | SRM3RT-250: IN = 100.125.140.160, 180.200.225.250a | SRM3RT-400 IN = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensione operativa nominale UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 1140 | ||||||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria selettiva | A | ||||||||||||
Numero di cicli operativi | Accendi | 6000 | 3000 | 3000 | 1500 | ||||||||
Non acceso | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo termomagnetico (regolabile, regolabile 0,7-1,0in) | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, punta di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||
| | | | |
Modello | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
CURENT CARATTUTO DI FRAMA CARATTURA INM (A) | 160 | 320 | 630 | 1600 | |||||||||
Poli | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corrente nominale in (a) | SRM3E-125 32a: IR = 16,20,25,32a regolabile 63A: IR = 32,36,40,45,50,55,60, 63a regolabile 125a: IR = 40,50,63,70,75,80,85, 90.100.125a regolabili | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A regolabili | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400a regolabile | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630A regolabili | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720.740.760.780.800A regolabile | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A regolabile | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160a regolabili | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A regolabili | SRM3E-630: i = 250.280.315.350.375 400.450.500.560.630A Modificabile | SRM3E-1600: IR = 1250.1600A regolabile | ||||||||||
Tensione operativa nominale UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
Tensione di isolamento classificata UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Contestazione di impulsi di tensione UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Codice di capacità di rottura | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS operativi di rottura a cortometraggio operativo (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Capacità di rottura del circuito corto classificato LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Restringi a breve durata di breve durata ICW (KA) | 20KA, 1 | ||||||||||||
Categoria selettiva | B | ||||||||||||
Numero di cicli operativi | Accendi | 3000 | 3000 | 2000 | 1500 | ||||||||
Non acceso | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo di dispositivo di viaggio eccessivo | Tipo elettronico | ||||||||||||
Accessorio | Contatti ausiliari, contatti di allarme, unità di viaggio di shunt, viaggio di sottotensione, meccanismo operativo manuale, meccanismo operativo elettrico | ||||||||||||
