SRM3-125S /160S Termomagnetico Tipo fisso Case Interruttore

MCCB di tipo termomagnetico (Interruttore di cassette magnetiche termiche) è l'attrezzatura centrale con protezione da sovraccarico e funzioni di protezione del corto circuito nel sistema di distribuzione a bassa tensione. Il suo design funzionale si basa sul doppio meccanismo di inciampo termico e inciampo magnetico, che può rispondere accuratamente ai guasti elettrici e tagliare rapidamente il circuito per garantire un funzionamento sicuro e stabile del sistema.

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Modello:
SRM3-125S
marchio prodotto:
ZJSLAC

Descrizione del prodotto

Modello		Srm3-125/160
Standard		IEC 60947-2/GBT 14048.2
Telaio grado valutato CURENT Inm (a)		160
Poli		3,4
Valutato frequenza (f)		50Hz
Valutato attuale In (a)		Srm3- 125:In= 10, 16,20,25,32, 40,50,63,80, 100, 125a
		Srm3- 160:In= 10, 16,20,25,32, 40,50,63,80,100, 125, 140, 160a
Valutato operativo tensione ue (v)		AC400V/415V/500V/660V/690V
Valutato Isolamento voltetà ui (v)		1140
Valutato impulso resistere Tensione UIMP (KV)		8
Rottura capacità codice		S	H	R
Ultimate valutato corto- circuito rottura capacità LCU (KA)	Ac380V/400V/415V	36	50	75
	Ac500v	25	25	25
	AC660V/690V	15	15	20
Valutato operativo corto- circuito rottura capacità ICS (KA)	Ac380V/400V/415V	25	36	50
	Ac500v	20	20	20
	AC660V/690V	10	10	15
Selettivo categoria		A
Vita Di operazione cicli	Meccanico	20000
	Elettrico (415/440V)	8000

Unità di inciampare

Termomagnetico tipo (fisso tipo)

Modalità Di protezione	Sovraccarico protezione, sovracorrente protection, n-pole Protezione (4 palo)
Protezione a n-pole (4p)	UN palo NO protezione E Sempre connesso senza essendo aperto O Chiuso Together con IL altro tre poli
	B: N palo NO protezione E si apre E chiude insieme con IL altro Tre poli
	C: N palo È protetto E si apre E chiude insieme con IL altro tre poli
	D: N palo è protetto E Sempre collegato senza Being aperto O Chiuso insieme con IL altro tre poli
Operazione modalità	Manuale operazione, elettrico operazione, meccanico operazione con UN esterno maniglia
Installazione	davanti Collegamento, posteriore connessione, plug-in connessione
Accessorio	Ausiliario Contatti, allarme Contatti, shunt viaggio Unità, sottotensione viaggio, manuale operativo meccanismo, elettrico meccanismo operativo

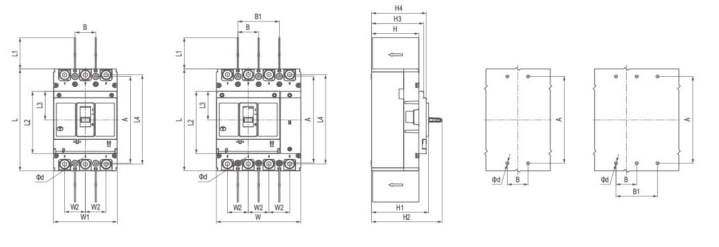

Dimensio di schema e installazioneNS (mm)

Modello

Ouline dimensioni

Installazione dimensioni

φd

Srm3-125/160

122

155

47.5

43.5

136

68.5

83.5

102

75.5

132

4.5

· Miniaturizzato Design: il prodotto is miniaturizzato In dimensioni, che Potere Incontrare clienti Requisiti per IL Installazione dimensioni del prodotto.

·Uniforme Dimensioni: sotto il Stesso conchiglia telaio grado, tLui installazione dimensioni Di prodotti con diverso rottura Capabities (S.H, R) e diverso funzioni (termomagnetico fisso Tipo, termomagne regolabile Tipo, elettronico tipo) sono esattamente il Stesso.
