Interruttore di cause modellate vs interruttore in miniatura: che è giusto per il tuo progetto?

Nei moderni sistemi elettrici, la sicurezza e l'affidabilità sono fondamentali. La scelta del dispositivo di protezione del circuito giusto è fondamentale per garantire l'efficienza operativa e la salvaguardia dell'infrastruttura. Tra le opzioni più comunemente usate ci sono il Interruttore di case modellate (MCCB) e il Interruttore in miniatura (MCB). Mentre svolgono funzioni simili, interrompendo il flusso corrente in condizioni anormali, le loro differenze di capacità, applicazione e design sono significative. Quindi, come decidi quale è giusto per il tuo progetto?

Questo articolo offre un confronto approfondito di MCCBS E MCB, esaminando le loro caratteristiche, i parametri delle prestazioni e i casi d'uso ottimali. Affronteremo anche domande frequenti, forniremo una tabella di confronto e ti aiuteremo a prendere una decisione informata per la tua applicazione specifica.

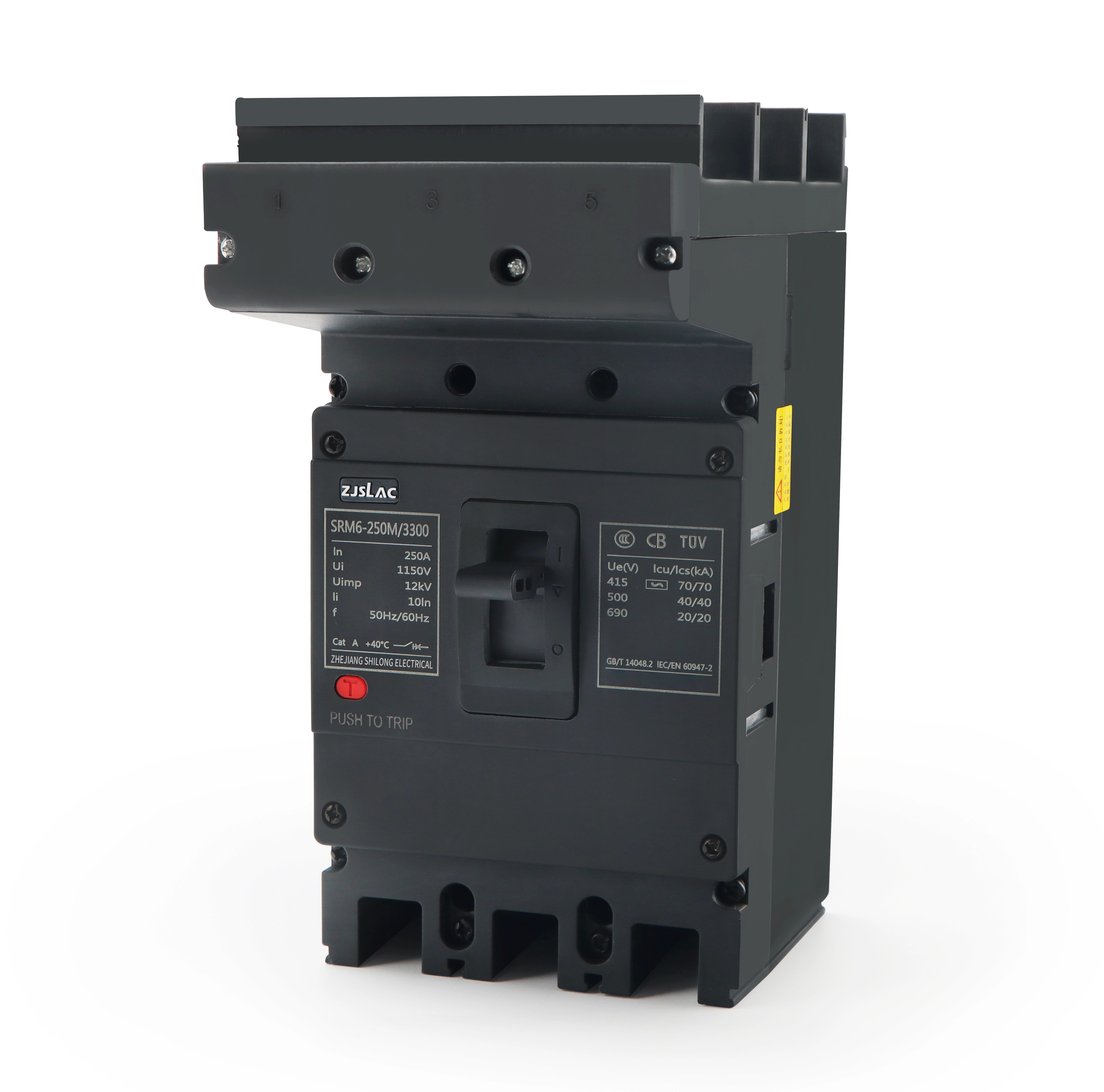

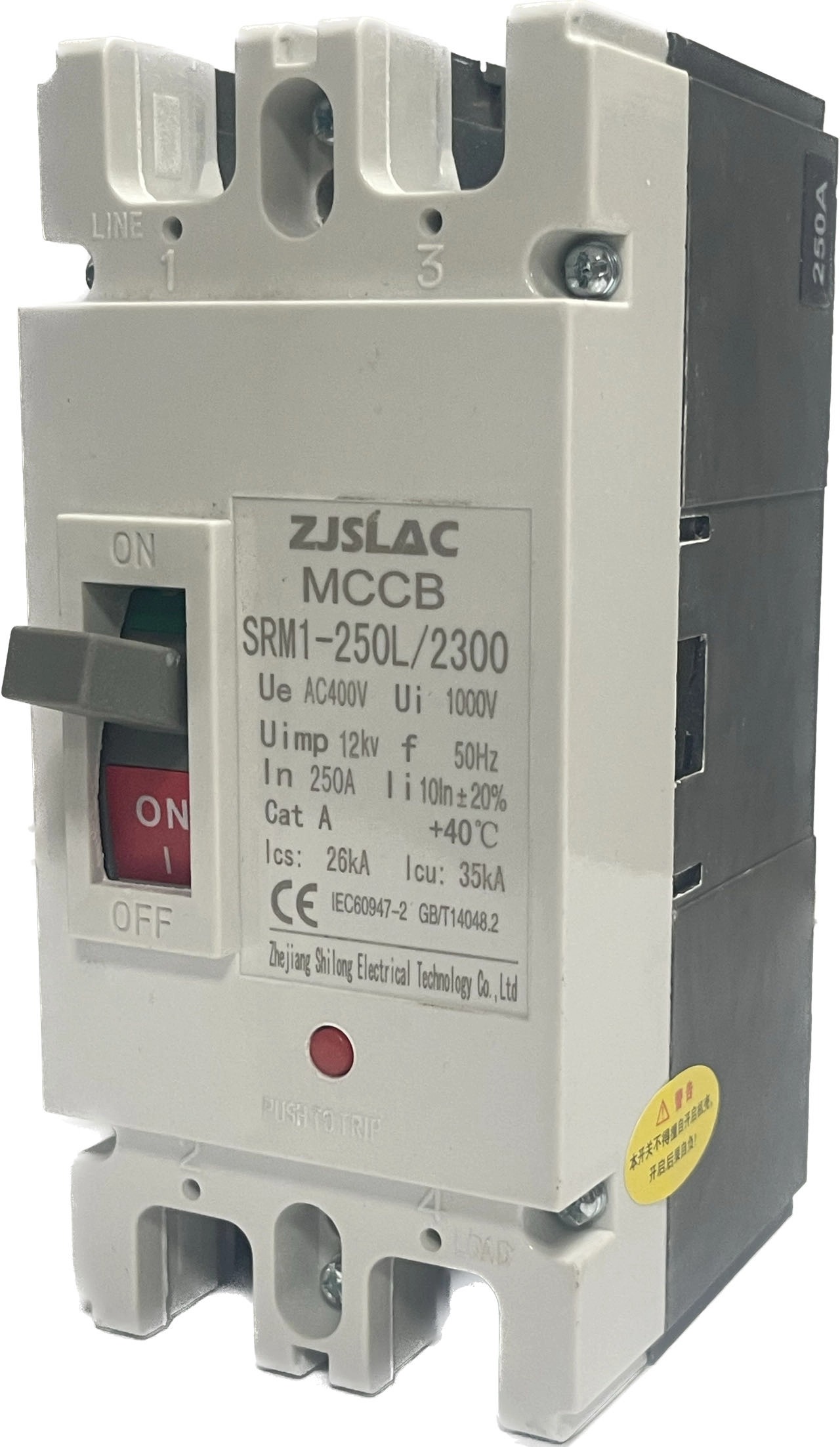

Che cos'è un MCCB (interruttore di cause modellate)?

A Interruttore di case modellate (MCCB) è un tipo di dispositivo di protezione elettrica in grado di gestire valutazioni di corrente più elevate e una gamma più ampia di tensioni. In genere utilizzati in ambienti commerciali industriali o su larga scala, MCCBS fornisce protezione da sovraccarichi, cortometraggi e talvolta persino difetti di terra. Il termine "custodia modellata " si riferisce all'involucro di plastica dura che racchiude i componenti interni, garantendo la sicurezza e la durata in condizioni difficili.

Caratteristiche chiave di MCCBS:

• Valutazioni attuali: Varia da 100 A fino a 2500 a o più.

• Impostazioni di viaggio regolabili: Consente la personalizzazione per soddisfare requisiti di carico specifici.

• Unità di viaggio-magnetica o elettronica termica: Offre flessibilità e protezione migliorata.

• Alta capacità di interruzione: Adatto per circuiti in cui le correnti di guasto possono essere alte.

• Costruzione robusta: Progettato per resistere ad alte sollecitazioni meccaniche e termiche.

Gli MCCB si trovano in genere nelle schede di distribuzione dell'energia, nei pannelli di controllo industriale e nei sistemi di protezione del generatore. A causa della loro ampia regolabilità e elevata capacità di rottura, sono ideali per ambienti esigenti.

Che cos'è un MCB (interruttore a circuito in miniatura)?

Al contrario, a Interruttore in miniatura (MCB) è un dispositivo compatto progettato per applicazioni a bassa corrente, come installazioni commerciali residenziali e leggere. Questi interruttori proteggono i circuiti da sovraccarichi e cortocircuiti ma funzionano a portate di corrente e di tensione molto più basse rispetto a MCCBS.

Caratteristiche chiave di MCB:

• Valutazioni attuali: In genere da 0,5 a a 125 A.

• Impostazioni di viaggio fisse: Nessuna regolazione manuale disponibile.

• Design compatto: Si adatta facilmente a pannelli commerciali o piccoli.

• Bassa capacità di rottura: Adatto per sistemi con correnti di guasto limitate.

• Economico: Meno costoso degli MCCB per scenari a basso carico.

Gli MCB sono comunemente installati in circuiti di illuminazione, punti di spina ed elettrodomestici a basso carico. Sono intuitivi, esenti da manutenzione e forniscono una risposta rapida durante i guasti.

MCCB vs MCB: tabella di confronto fianco a fianco

Per visualizzare chiaramente le differenze tra MCCB e MCB, ecco un confronto diretto basato su parametri critici:

Comprendere queste distinzioni è fondamentale per selezionare l'interruttore appropriato per la tua applicazione. Ora approfondiamo gli scenari pratici per determinare quale tipo è meglio per le tue esigenze specifiche.

Quando dovresti scegliere un MCCB?

Se il tuo progetto coinvolge Distribuzione ad alta potenza, Protezione motoria, O sistemi di automazione industriale, UN MCCB è quasi sempre la scelta superiore. La sua versatilità e adattabilità lo rendono indispensabile per gli ambienti in cui le condizioni di carico possono variare e dove sono necessarie impostazioni di viaggio precise per proteggere le attrezzature preziose.

Applicazioni ideali per MCCBS:

1. Fabbriche e linee di produzione con macchinari pesanti.

2. Edifici commerciali dove i carichi fluttuano in diverse aree.

3. Sistemi di energia rinnovabile (ad esempio, allevamenti solari) con alte correnti DC.

4. Data center con esigenze di potenza complesse e attrezzature sensibili.

5. Pannelli di distribuzione principali in grandi infrastrutture.

Anche MCCBS lo consentono Selettività e coordinamento, che sono fondamentali nei sistemi di alimentazione a più livelli. In reti elettriche su larga scala, è essenziale garantire che solo la sezione difettosa sia disconnessa, lasciando operativo il resto del sistema: una caratteristica MCCBS Excel.

Inoltre, MCCBS può essere adattato con accessori come viaggi di shunt, rilasci di sottotensione e contatti ausiliari per migliorare la funzionalità e integrarsi con i sistemi di automazione.

Quando è un MCB l'opzione migliore?

Per ambienti più semplici e a basso carico, Gli MCB forniscono un eccellente equilibrio di sicurezza, convenienza e convenienza. Sono più adatti alle impostazioni della famiglia e dei piccoli uffici in cui le correnti di faglia sono relativamente basse e i vincoli di spazio sono una preoccupazione.

Applicazioni comuni di MCB:

1. Edifici residenziali - Protezione del circuito per luci, ventilatori, prese.

2. Punti vendita - Alimentare registri in contanti, luci e piccoli elettrodomestici.

3. Piccoli setuff degli uffici - Protezione di workstation, ACS e sistemi di illuminazione.

4. Istituzioni educative -Aule, laboratori e aree di uso generale.

5. Sotto circuiti - Agire come singole protezioni sotto un interruttore principale.

Uno dei vantaggi più forti degli MCB è il loro capacità plug-and-play. Le loro dimensioni compatte e la compatibilità di montaggio della gara di pranzo rendono l'installazione rapida e semplice. Inoltre, richiedono una manutenzione minima e sono facilmente sostituibili.

Gli MCB offrono anche una rapida disconnessione durante i guasti, riducendo al minimo le possibilità di danni ai dispositivi a valle. Tuttavia, non forniscono la personalizzazione o le caratteristiche protettive più ampie di MCCBS, il che le rende inadatte per applicazioni ad alta potenza.

Considerazioni chiave prima della scelta: fattori specifici del progetto

La scelta tra un MCCB e un MCB non dovrebbe basarsi esclusivamente sui costi o sulla familiarità. Ci sono fattori specifici che dovresti valutare:

1. Requisiti di carico totale

Se la tua configurazione elettrica coinvolge grandi motori, elementi di riscaldamento o apparecchiature per impieghi gravi, MCCBS sono la scelta logica. Per l'illuminazione standard ed elettrodomestici, gli MCB sono adeguati.

2. Spazio del pannello disponibile

I MCCB sono più voluminosi e possono richiedere più spazio nel pannello di controllo. Al contrario, gli MCB sono compatti e più adatti per applicazioni limitate allo spazio.

3. Livelli di corrente di corto circuito

Livelli di corrente di guasti elevati richiedono un'elevata capacità di interruzione. Se è probabile che il tuo sistema abbia tali eventi, MCCBS fornisce una migliore garanzia di sicurezza.

4. Scalabilità e flessibilità

Per i sistemi che crescerà o si evolveranno nel tempo, MCCBS Offrire una maggiore flessibilità tramite impostazioni regolabili e compatibilità degli accessori.

5. Budget

Gli MCB sono in genere meno costosi e quindi più adatti per progetti sensibili al budget. Tuttavia, compromettere la sicurezza per i costi non è mai consigliabile, specialmente in ambienti industriali.

FAQ: domande frequenti su MCCB e MCB

Q1: posso sostituire un MCB con un MCCB nella mia configurazione esistente?

Dipende dalla dimensione del pannello e dal requisito di carico. MCCBS richiede più spazio e gestisce correnti più elevate. Assicurati che il pannello e il cablaggio siano compatibili prima della sostituzione.

D2: MCCBS in viaggio più veloce degli MCB?

Non necessariamente. Entrambi utilizzano meccanismi di viaggio-magnetico termico, ma MCCBs offrono impostazioni regolabili, consentendo una messa a punto di protezione più precisa.

Q3: MCCBS sono più sicuri degli MCB?

Entrambi sono al sicuro all'interno della loro gamma prevista di applicazione. Gli MCC sono più sicuri in ambienti ad alto carico a causa della maggiore capacità di interruzione e della resistenza termica.

Q4: Quanto durano MCCBS?

I MCCB hanno una lunga durata, spesso fino a 20 anni con manutenzione regolare. I loro componenti sono progettati per la durata in frequenza.

D5: Gli MCB possono essere utilizzati in ambienti industriali?

Solo in sotto-circuiti o piccoli carichi ausiliari. Per la protezione primaria nelle configurazioni industriali, gli MCCB sono più appropriati.

Conclusione

Entrambi MCCBS e MCBS sono componenti vitali nei sistemi di distribuzione elettrica, ciascuno con vantaggi distinti. La tua selezione dovrebbe essere guidata da Richiesta di carico, Requisiti di sicurezza, vincoli di spazio, E Scalabilità futura.

• Scegli un MCCB Se il tuo progetto coinvolge Alte correnti, contesti industriali, O esigenze di protezione personalizzabili.

• Optare per un MCB per Circuiti commerciali residenziali o a basso carico, dove semplicità, costi e dimensioni compatte sono priorità.

Comprendere le differenze e valutare i tuoi requisiti unici ti aiuterà a prendere la decisione giusta, garantendo prestazioni ottimali e sicurezza a lungo termine per il tuo progetto.
