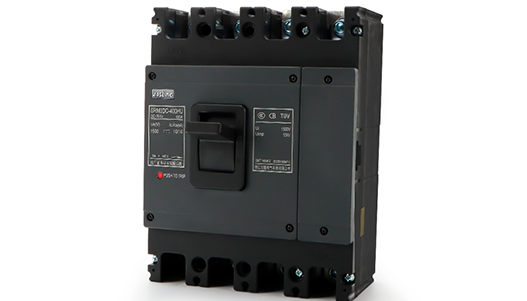

Come funziona l'interruttore di custodia modellata DC?

L'interruttore di cause modellate a CC utilizza un dispositivo sensibile alla temperatura (elemento termico) e un dispositivo elettromagnetico sensibile alla corrente (elemento magnetico) per fornire un meccanismo di inciampamento a fini di protezione e isolamento.

Cosa significa la protezione da sovraccarico dell'interruttore a circuito stampato DC?

Perché l'interruttore di cause modellate a CC è una protezione da guasti elettrici contro la corrente di corto circuito?

Qual è la differenza tra l'interruttore di un interruttore di cause modellate con DC e l'interruttore di corrente residua?

Cosa significa la protezione da sovraccarico dell'interruttore a circuito stampato DC?

L'interruttore della custodia modellata DC fornisce protezione da sovraccarico con elementi sensibili alla temperatura. L'assemblaggio è essenzialmente un contatto bimetallico: un contatto composto da due metalli che si espandono a tassi diversi quando esposti a temperature elevate. In normali condizioni operative, i contatti bimetallici consentiranno alla corrente di fluire attraverso l'interruttore del caso modellato a CC. Quando la corrente supera il valore del viaggio, i contatti bimetallici inizieranno a riscaldarsi e piegarsi a causa dei diversi tassi di calore di espansione termica all'interno dei contatti. Alla fine, i contatti si piegheranno al punto da spingere fisicamente la leva del viaggio e sbloccare i contatti, causando la rottura del circuito.

La protezione termica dell'interruttore del caso modellato DC di solito ha un ritardo per consentire le sovracorrenti a breve termine che sono comuni in determinate operazioni di apparecchiature, come le correnti di infraspasso che si verificano quando si avvia un motore. Questo ritardo consente al circuito di continuare a funzionare in queste condizioni senza inciampare l'interruttore del caso stampato in DC.

Perché l'interruttore di cause modellate a CC è una protezione da guasti elettrici contro la corrente di corto circuito?

L'interruttore di case modellati a CC fornisce una risposta istantanea ai guasti a corto circuito basato sui principi elettromagnetici. L'interruttore della custodia modellata DC contiene una bobina elettromagnetica che genera un piccolo campo elettromagnetico quando la corrente viene passata attraverso l'interruttore della custodia modellata a CC. Durante il normale funzionamento, il campo elettromagnetico generato dalla bobina del solenoide è trascurabile. Tuttavia, quando si verifica un guasto a corto circuito nel circuito, una grande corrente inizia a fluire attraverso il solenoide, quindi viene accumulato un forte campo elettromagnetico che attira la leva del viaggio e apre i contatti.

Qual è la differenza tra l'interruttore di un interruttore di cause modellate con DC e l'interruttore di corrente residua?

L'interruttore della custodia modellata a CC è un interruttore elettrico per la corrente di cortocircuito. È utilizzato principalmente nei circuiti CA e DC per la distribuzione dell'alimentazione o la protezione del sovraccarico del motore, del cortometraggio, della sottotensione e della sovratensione. Per la creazione e la rottura rari delle linee in condizioni operative normali. Requisiti speciali possono essere raggiunti con shunt e contatti di allarme. La capacità di rottura di cortocircuito è fino a 100KA.

L'interruttore di perdite viene utilizzato principalmente nei circuiti CA. Quando la corrente sbilanciata di linee elettriche a due o trifase supera il valore specificato, inciamperà per prevenire gli incidenti di scosse elettriche. La massima capacità di taglio non supera 5KA. Se si desidera migliorare la capacità di taglio, è possibile tagliare la corrente di cortocircuito attraverso il trasformatore di corrente, il relè corrente e il rilascio di shunt.

Zhejiang Shilong Electric Technology Co., Ltd, che è stato istituito per diversi anni, si concentra sulla produzione di interruttori di casi modellati in DC. Qui, puoi trovare gli interruttori della custodia modellati DC di cui hai bisogno.
